La carte DFR0548 et ses blocs

C'est la carte sur laquelle s'enfiche ton micro:bit. Son nom complet est Micro:bit Driver Expansion Board. Elle fait le lien entre un micro:bit qui décide et des moteurs qui consomment.

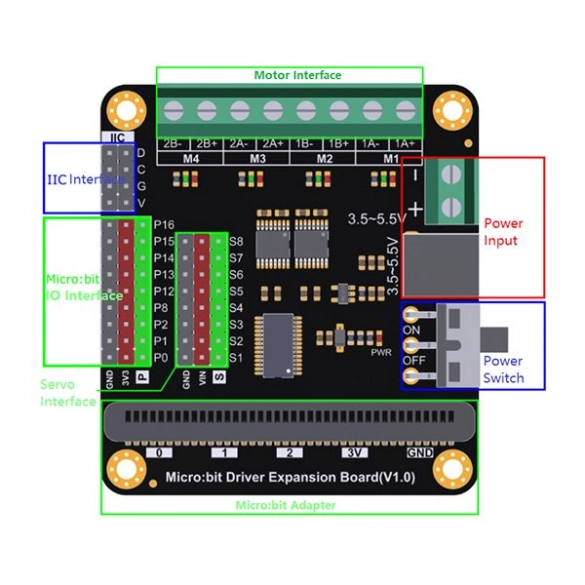

Schéma de la carte DFR0548 vue de dessus, avec ses zones encadrées et nommées : Motor Interface en haut, Power Input et Power Switch à droite, IIC Interface, Micro:bit IO Interface et Servo Interface à gauche, Micro:bit Adapter en bas

Les repères sont ceux du fabricant, en anglais.
Sur le schéma Ce que c'est
Motor Interface Les borniers M1 à M4
Power Input L'entrée des accus, 3.5~5.5V
Power Switch L'interrupteur ON / OFF des moteurs
Micro:bit Adapter Le connecteur du micro:bit
Servo Interface Les broches à servomoteurs S1 à S8
IIC Interface Le bus entre la carte et le micro:bit
Micro:bit IO Interface Les broches P0 à P16 ressorties

Pourquoi elle existe

Trois choses qu'une broche ne peut pas faire

Fournir assez de courant. Une broche de micro:bit délivre quelques milliampères, de quoi allumer une LED. Un moteur à courant continu en réclame plusieurs centaines. Branché en direct, le moteur ne tourne pas, et la broche risque de lâcher.

Inverser le sens. Une broche envoie du courant ou n'en envoie pas. Pour faire tourner un moteur dans l'autre sens, il faut inverser la polarité à ses bornes, ce qu'aucune broche ne peut faire seule.

Doser la vitesse. Il faut découper l'alimentation en impulsions très rapides et régler leur durée. La carte s'en charge, en continu, sans que le micro:bit ait à s'en occuper.

Le partage des rôles est donc :

Qui Fait quoi
Le micro:bit décide : quel moteur, quel sens, quelle vitesse
La carte exécute : elle commute la puissance et découpe le courant
Les accus fournissent l'énergie

D'où vient l'énergie

Le pack d'accus, branché sur la carte, alimente les moteurs et le micro:bit : c'est pour ça que le rover roule USB débranché. L'USB, lui, n'alimente que le micro:bit.

Conséquence pratique : câble USB branché, ton programme peut tourner parfaitement (écran allumé, animations, sons) pendant que les moteurs restent immobiles, simplement parce que le pack est débranché ou l'interrupteur sur off. C'est la panne numéro un.

→ Déboguer

Les branchements

Avant de câbler quoi que ce soit : interrupteur de la carte sur off. On ne visse jamais un fil sur un circuit sous tension.

Le micro:bit s'enfiche dans le connecteur de la carte, écran vers l'extérieur, boutons A et B accessibles. Le connecteur entre dans les deux sens : vérifie l'écran avant d'allumer.

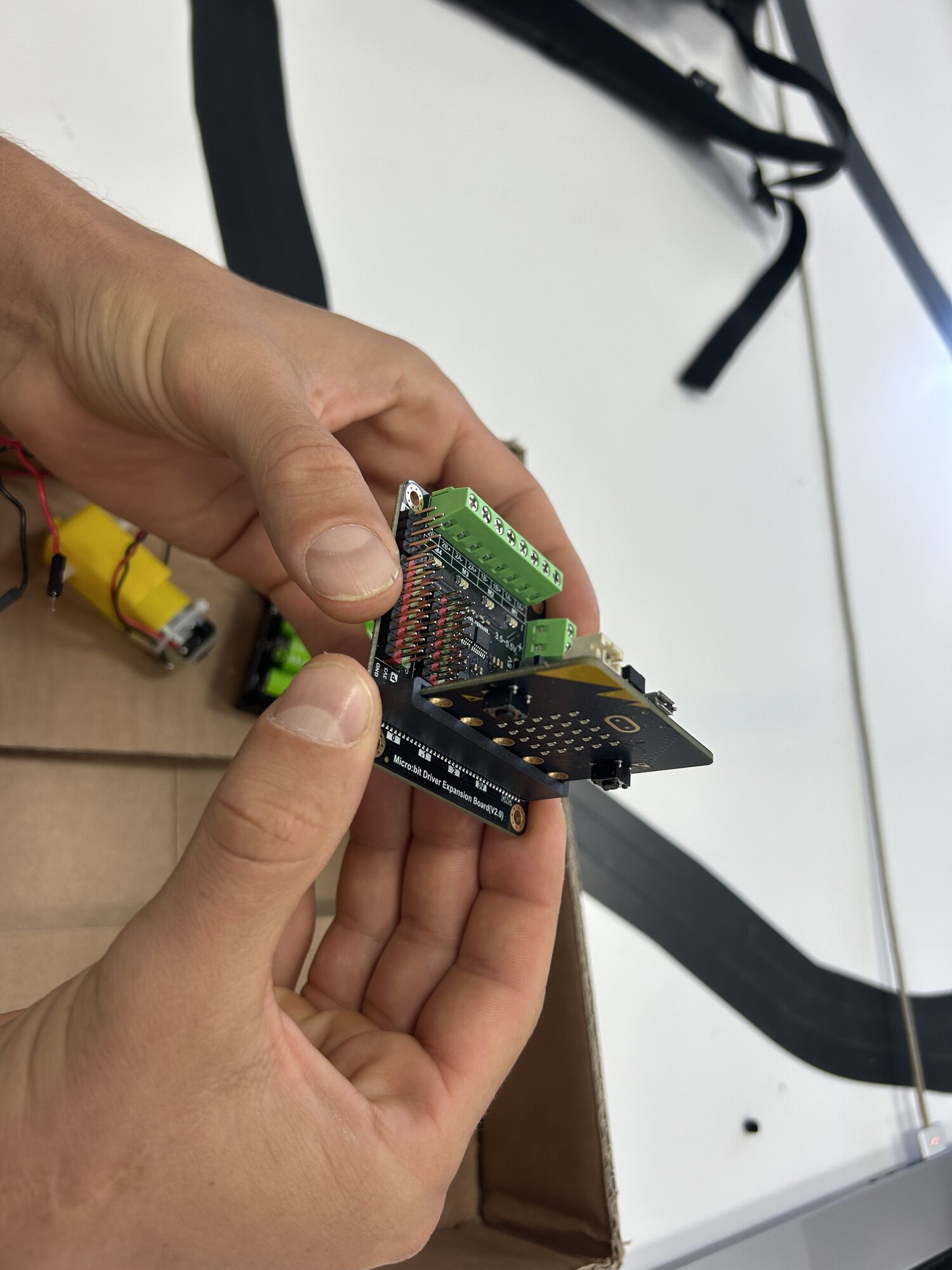

Le micro:bit en train d'être enfiché dans le connecteur de la carte d'extension, écran vers l'extérieur

Écran vers l'extérieur : le connecteur entre aussi à l'envers.

Les moteurs se vissent sur les borniers verts repérés M1, M2, M3, M4. Sur le rover, on utilise M1 et M2.

Chaque moteur sort deux fils : desserre la vis, glisse la partie dénudée, resserre. Puis tire doucement sur le fil : s'il ressort, il n'était pas serré, et il ressortira tout seul à la première secousse.

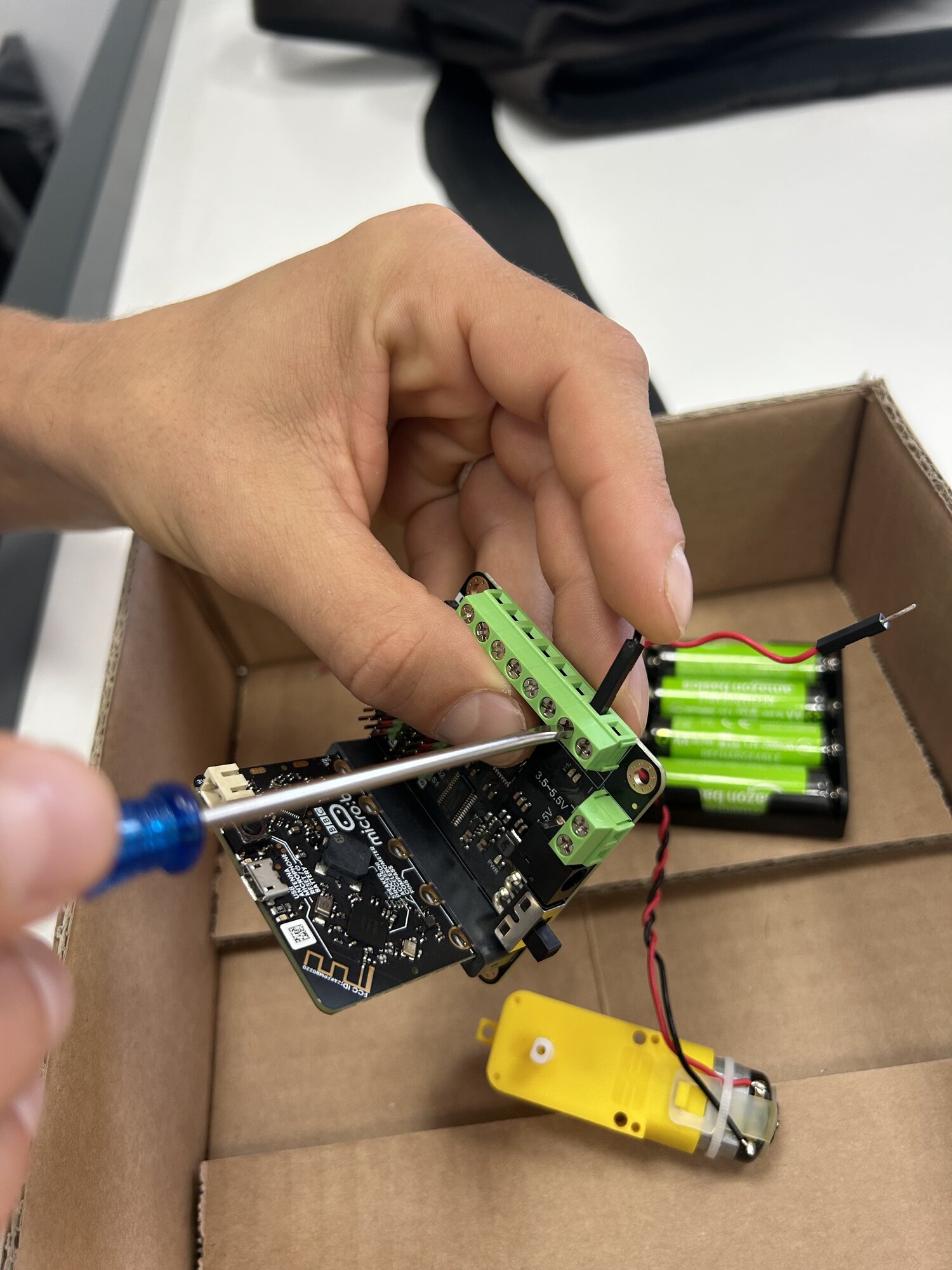

Un fil de moteur glissé dans le bornier, tournevis sur la vis

Desserrer, glisser le fil dénudé, resserrer, puis tirer dessus pour vérifier.

L'ordre des deux fils d'un moteur détermine son sens de rotation. Il n'y a pas de bon ou de mauvais branchement : si un moteur tourne à l'envers, tu peux soit inverser ses deux fils, soit changer CW en CCW dans le code.

Les servomoteurs s'enfichent sur les broches S1 à S8, trois broches par servomoteur. Le connecteur a un sens : fil orange côté rangée verte, rouge sur la rouge, marron côté rangée noire. Le bloc Servo de DF-Driver prend le même numéro de broche.

Deux connecteurs de servomoteur enfichés sur S8 et S7, fil orange sur la rangée verte, fil marron sur la rangée noire

Le pack d'accus se visse sur le bornier d'alimentation, le petit connecteur vert à deux vis, marqué 3.5~5.5V, à l'écart du bornier des moteurs. Fil rouge sur +, fil noir sur −. La carte accepte de 3,5 à 5,5 V ; un pack de quatre accus NiMH fournit environ 4,8 V.

La polarité ne se rattrape pas

Inverser le + et le − peut détruire la carte. C'est le seul geste du montage qui abîme du matériel pour de bon. Vérifie deux fois avant de basculer l'interrupteur, et fais contrôler si tu as le moindre doute.

L'interrupteur de la carte coupe l'alimentation des moteurs. Prends l'habitude de le laisser sur off pendant que tu manipules le rover.

Les dangers

Un moteur alimenté part tout seul

Un moteur branché part à pleine vitesse, entraîne ce à quoi il est fixé, et le fait tomber de la table. Avec une roue montée, un rover traverse un bureau en une seconde.

Tout essai de moteur se fait dans la boîte en carton de test. Le rover y reste tant qu'il n'est pas sur la piste.

Attention aussi aux cheveux longs, aux cordons de sweat et aux manches larges près d'un axe qui tourne : ça s'enroule très vite. Et avant de brancher, vérifie qu'aucun doigt n'est entre une roue et le châssis.

Les accus

Les accus NiMH ne prennent pas feu, mais ils délivrent beaucoup de courant d'un coup si on les met en court-circuit.

  • Respecte le + et le − en vissant les fils au bornier.
  • Ne laisse pas deux fils dénudés se toucher.
  • Si un pack chauffe, débranche-le et préviens.
  • En fin de séance, les packs vont en charge, pas dans le bac.

Comment le micro:bit lui parle

Le micro:bit et la carte communiquent par deux fils, selon un dialogue appelé I2C. Chaque appareil branché sur ces fils a une adresse : le micro:bit dit à qui il parle, et seul l'appareil concerné répond.

Tu n'as rien à programmer de tout ça : les blocs de l'extension s'en occupent.

L'extension DF-Driver

MakeCode ne fournit pas les blocs de cette carte. Ils sont publiés à part, dans une extension écrite par DFRobot.

L'installer

Dans la palette, ouvre Extensions, et colle cette adresse dans la barre de recherche :

https://github.com/DFRobot/pxt-motor

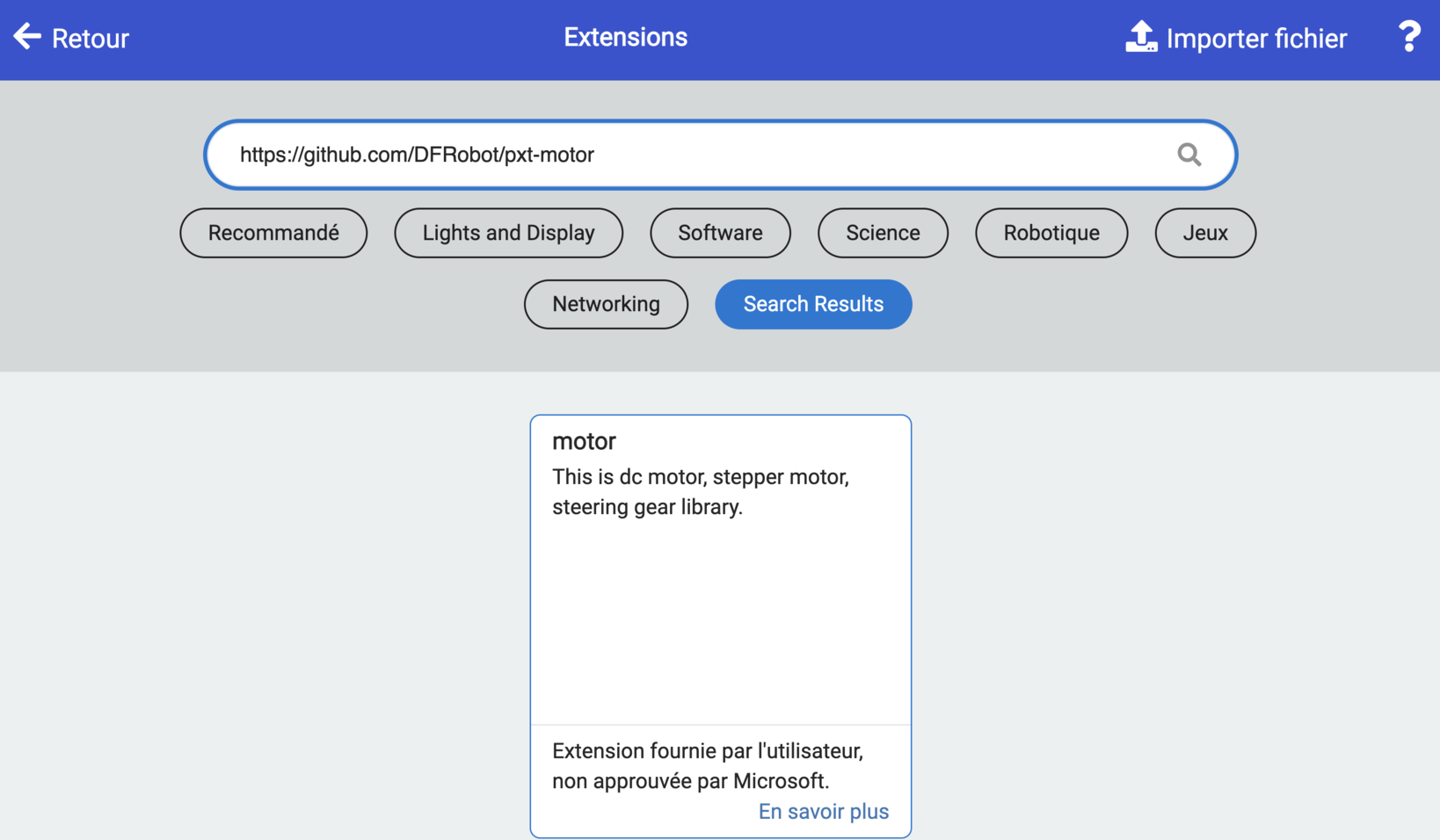

La fenêtre Extensions, l'URL collée, la carte « motor » dans les résultats

Clique sur la carte « motor » pour l'ajouter au projet.

Ce qu'est une extension

Une extension est une bibliothèque de blocs écrite par quelqu'un d'autre, que tu ajoutes à ton éditeur. Personne ne réécrit depuis zéro le code qui pilote un composant : on part de ce que le fabricant a publié.

MakeCode prévient que l'extension est « fournie par l'utilisateur, non approuvée par Microsoft ». C'est normal : Microsoft ne vérifie que ses propres extensions. Celle-ci vient de DFRobot, qui fabrique la carte.

L'extension est attachée au projet, pas à l'ordinateur. Un nouveau projet repartira sans elle.

Une catégorie orange, DF-Driver, apparaît alors dans la palette.

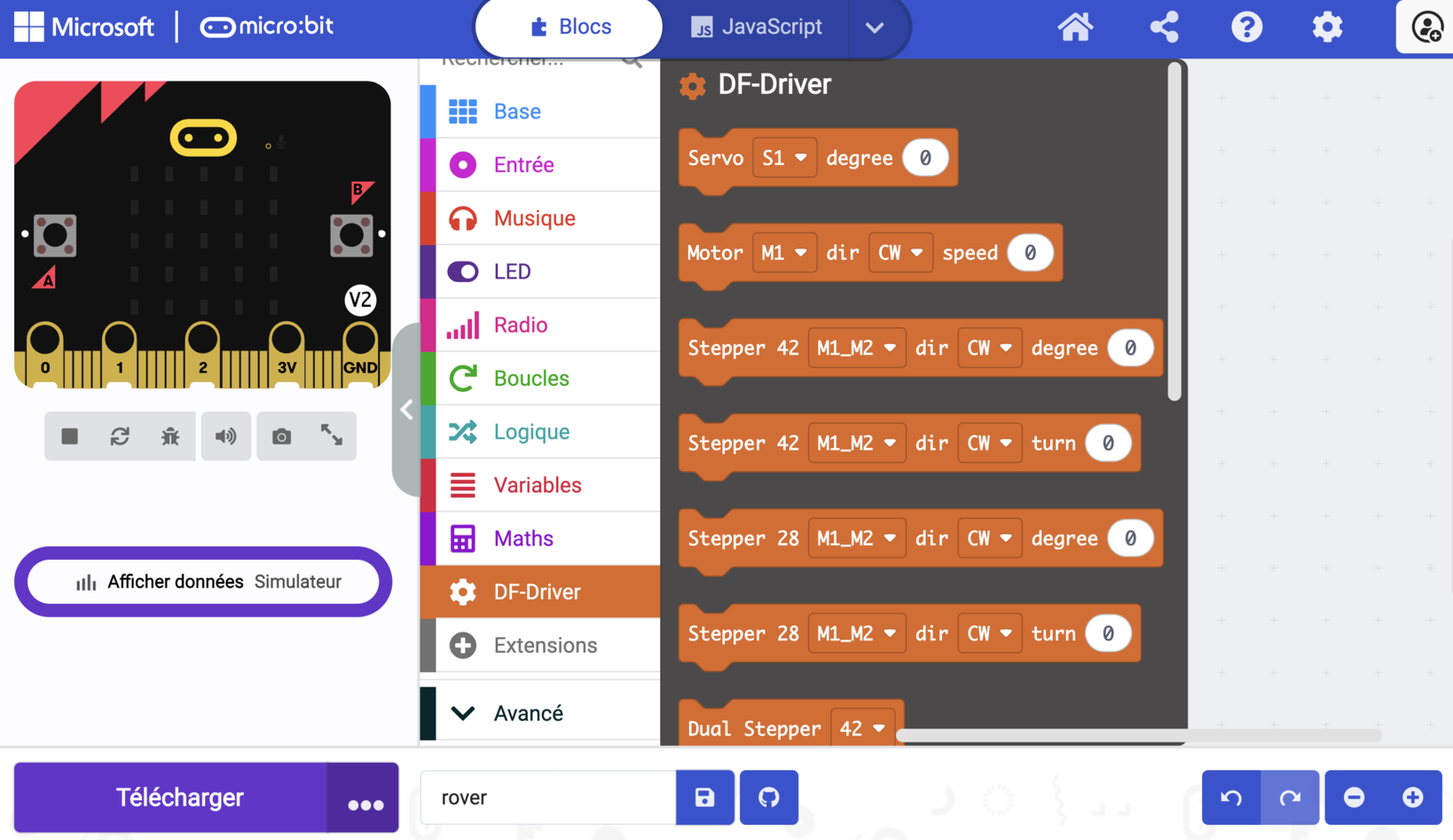

La catégorie DF-Driver dépliée, blocs Servo, Motor et Stepper

Les blocs de l'extension sont en anglais : elle n'est pas traduite en français.

Les blocs

Faire tourner un moteur

Programme MakeCode : motor.MotorRun(motor.Motors.M1, motor.Dir.CW, 100)

Champ Valeurs Ce que c'est
Premier menu M1 M2 M3 M4 Quel bornier de la carte. Sur le rover : M1 et M2.
dir CW CCW Le sens. CW pour clockwise, dans le sens des aiguilles d'une montre ; CCW dans l'autre.
speed 0 à 255 La vitesse. 0 arrête, 255 est le maximum.

Le bloc lance le moteur et rend la main aussitôt. Le moteur continue de tourner jusqu'à ce qu'on lui dise d'arrêter : c'est pour ça qu'un programme moteur a toujours une pause puis un arrêt derrière.

Arrêter

Programme MakeCode : motor.motorStop(motor.Motors.M1) motor.motorStopAll()

Le premier arrête un seul moteur, le second tous.

Sur le rover, Motor Stop All est presque toujours le bon choix : il ne laisse rien tourner par oubli.

Un moteur qui tourne à l'envers

Ce n'est pas une erreur, c'est l'ordre des deux fils dans le bornier. Deux solutions, aussi valables l'une que l'autre : inverse les fils dans le bornier, ou change CW en CCW dans le bloc.

Le servomoteur

Le moteur des roues tourne sans s'arrêter. Le servomoteur, lui, va à l'angle qu'on lui donne, entre 0 et 180°, et s'y tient. Pour une pince, un bras, une trappe.

Deux servomoteurs, un bleu et un noir, chacun avec son bras en plastique blanc, reliés par leurs câbles orange, rouge et marron à la carte du rover

Il se branche sur les broches S1 à S8, fil orange côté rangée verte (voir « Les branchements »). Dans DF-Driver, Servo prend une broche et un angle :

Programme MakeCode : motor.servo(motor.Servos.S8, 90)

Le bloc arrive de la palette réglé sur S1 : choisis la broche où tu l'as branché.

Pour l'essayer : au bouton A, le bras va à 0°, attend une seconde, va à 180°, attend une seconde, quatre fois. Puis essaie d'autres angles : où le bras s'arrête-t-il vraiment ?

Le bras d'un servomoteur

Branche et débranche accus coupés. Ne force pas le bras d'un servomoteur alimenté : ses engrenages sont en plastique et cassent.

Les autres blocs

La catégorie contient aussi plusieurs blocs Stepper, pour les moteurs pas à pas.

Ce que veut dire speed

speed n'est pas une vitesse en tours par minute, c'est une puissance envoyée au moteur. La vitesse réelle dépend de ce que le rover a à pousser.

Le seuil de démarrage

En dessous d'une certaine valeur, le moteur ne démarre pas du tout : il bourdonne sans tourner. Il faut plus de puissance pour vaincre le frottement de départ que pour entretenir le mouvement une fois lancé.

Et ce seuil n'est pas fixe : un rover chargé démarre plus tard qu'un rover à vide. C'est une chose que tu constateras toi-même en équipant ton rover.
