Modéliser et imprimer en 3D

Dessiner une pièce à l'écran et la tenir dans la main une heure plus tard. Entre les deux, deux outils : Tinkercad pour dessiner, le slicer pour traduire.

Tinkercad

Tu te connectes par tinkercad.com/joinclass, avec le code de classe et ton identifiant d'élève. Pas d'adresse mail : les comptes sont créés par l'animateur.

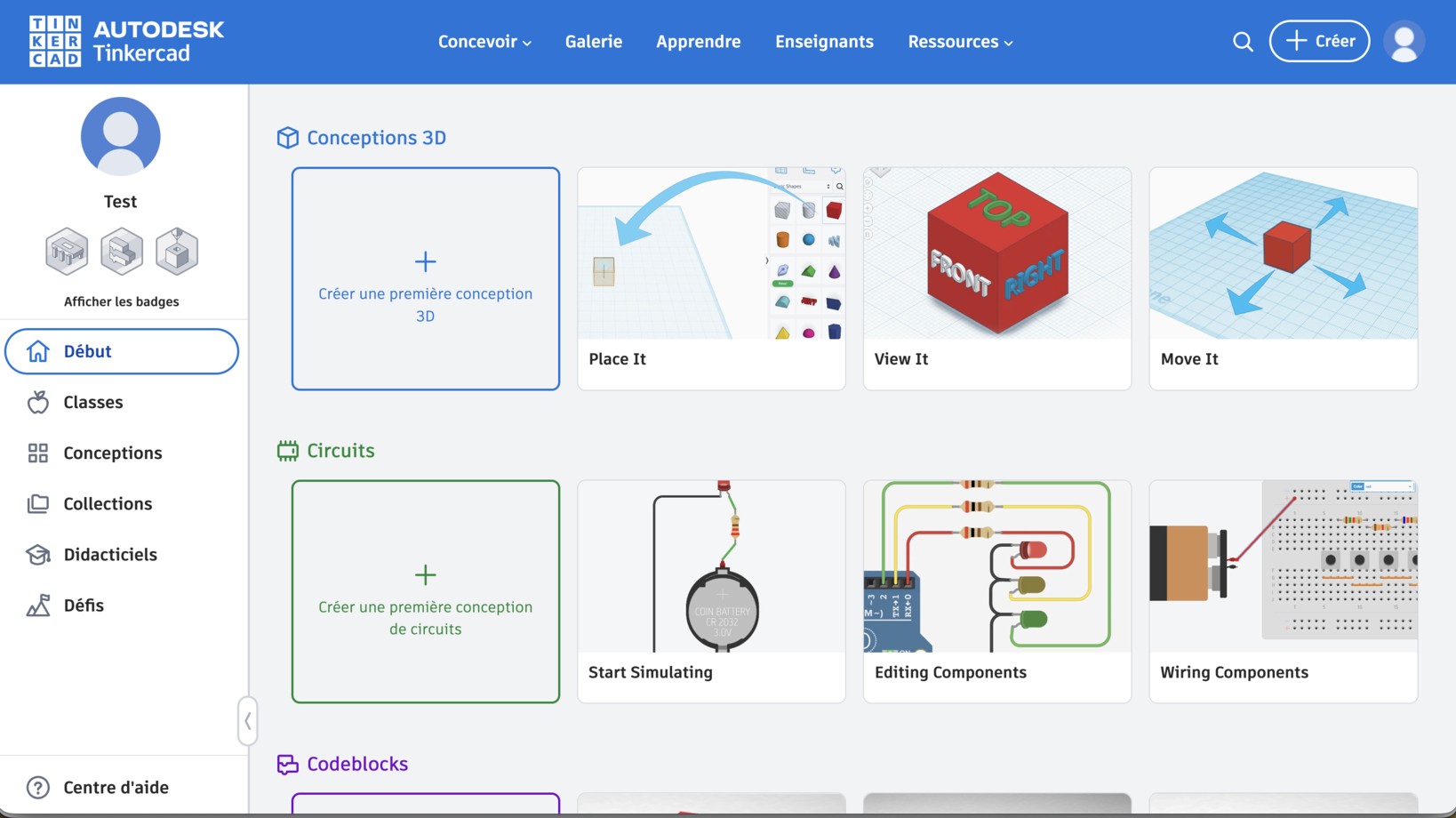

Le tableau de bord Tinkercad, avec le bouton « Créer une première conception 3D »

Conceptions 3D → Créer ouvre le plan de construction : la grille sur laquelle tu poses tes formes. Les unités sont des millimètres.

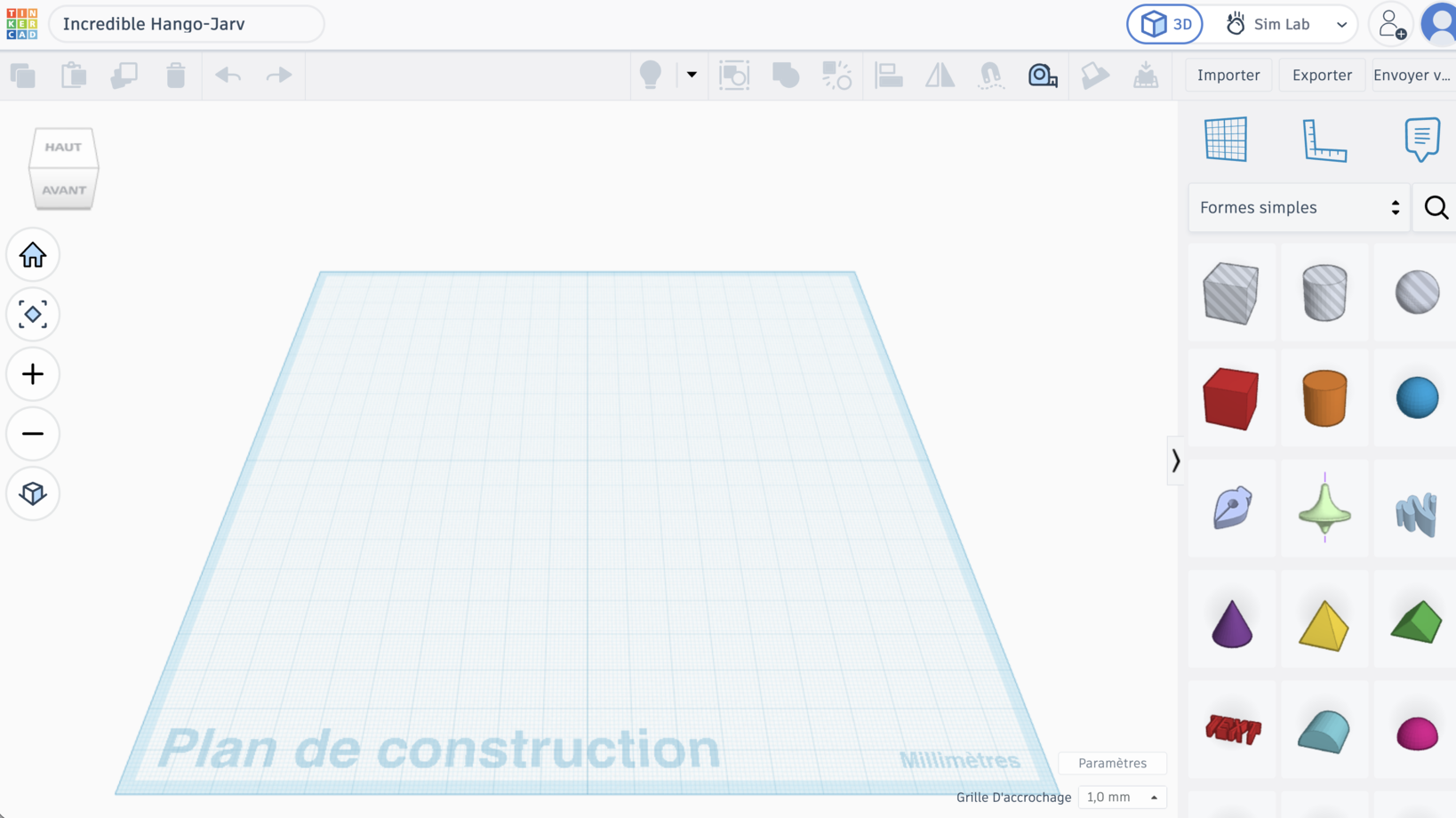

Le plan de construction vide de Tinkercad, avec la palette des formes simples à droite

Les quatre gestes

Poser une forme : tu la fais glisser de la palette vers le plan.

La coter : le panneau de propriétés donne longueur, largeur, hauteur. Tape les valeurs, ne les ajuste pas à la souris : la souris ne tombe jamais juste.

Percer : toute forme peut passer de Solide à Perçage. Une forme en perçage ne s'imprime pas : elle creuse ce qu'elle touche. C'est comme ça qu'on fait un trou.

Regrouper : Ctrl + G. Les formes sélectionnées deviennent une seule pièce, et les perçages sont creusés pour de bon.

Regroupe en dernier

Tant que tu n'as pas regroupé, tu peux tout déplacer et tout recoter. Après, c'est un bloc.

Les îlots détachés

Dès que tu perces une forme de part en part, demande-toi ce qui reste accroché à quoi.

Le cas classique est le texte découpé : l'intérieur des lettres fermées (o, b, a, d, p) n'est relié à rien. Sur l'écran, ça se voit à peine. À l'impression, ces îlots se détachent, ou s'impriment à côté comme de petites pièces séparées.

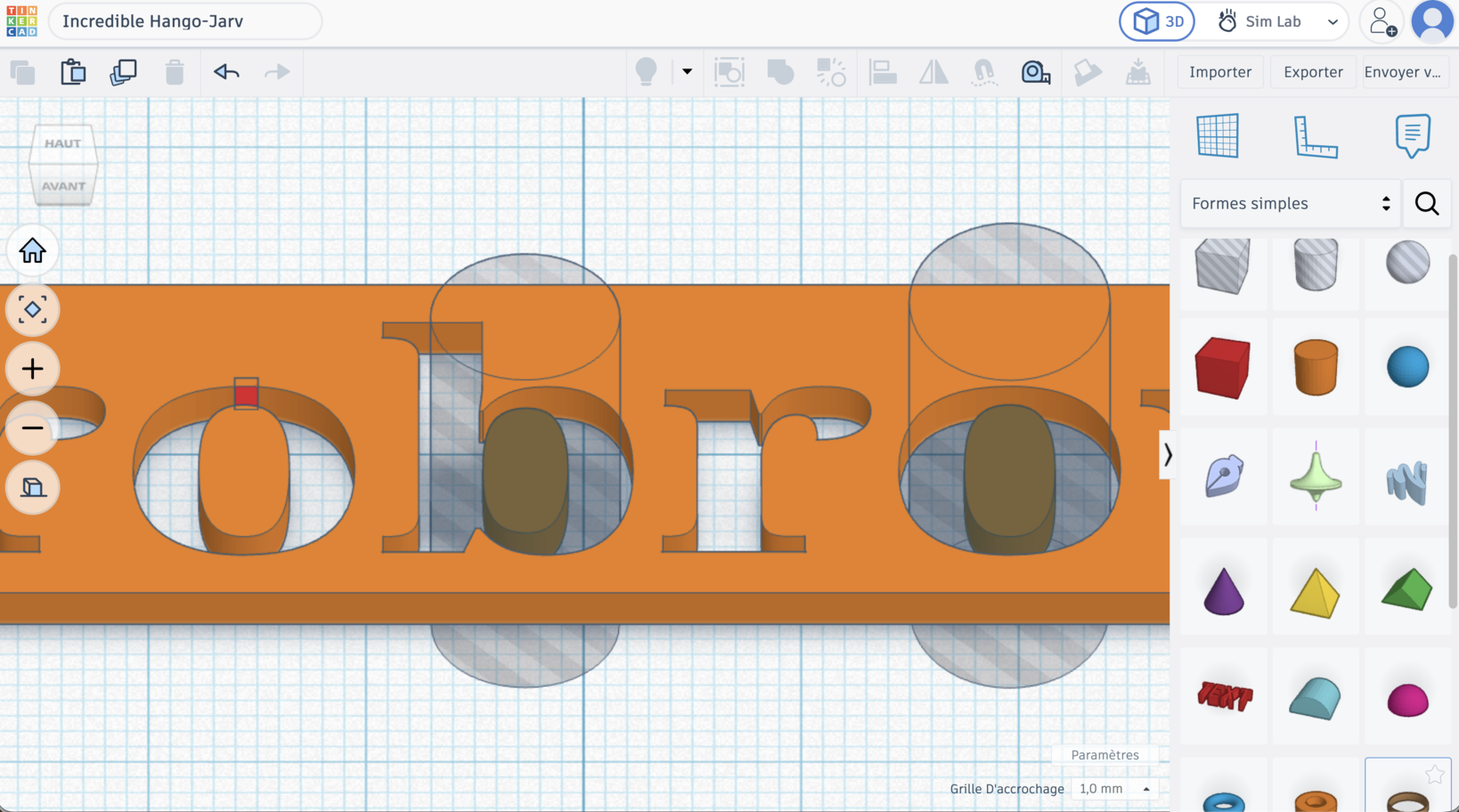

Dans Tinkercad, les intérieurs des lettres o et b apparaissent comme des îlots détachés du reste de la plaque

Deux façons de s'en sortir :

  • Relier l'îlot au reste de la pièce par un pont de matière. C'est ce que font les typographies dites « au pochoir »
  • Effacer l'îlot, en posant une forme en perçage par-dessus

La règle vaut au-delà du texte : une pièce imprimée est d'un seul tenant, ou elle est plusieurs pièces.

Aligner plutôt que viser

Tinkercad a un outil Aligner : tu sélectionnes plusieurs formes, et des poignées apparaissent pour les caler à gauche, au centre, à droite, devant, au milieu, derrière.

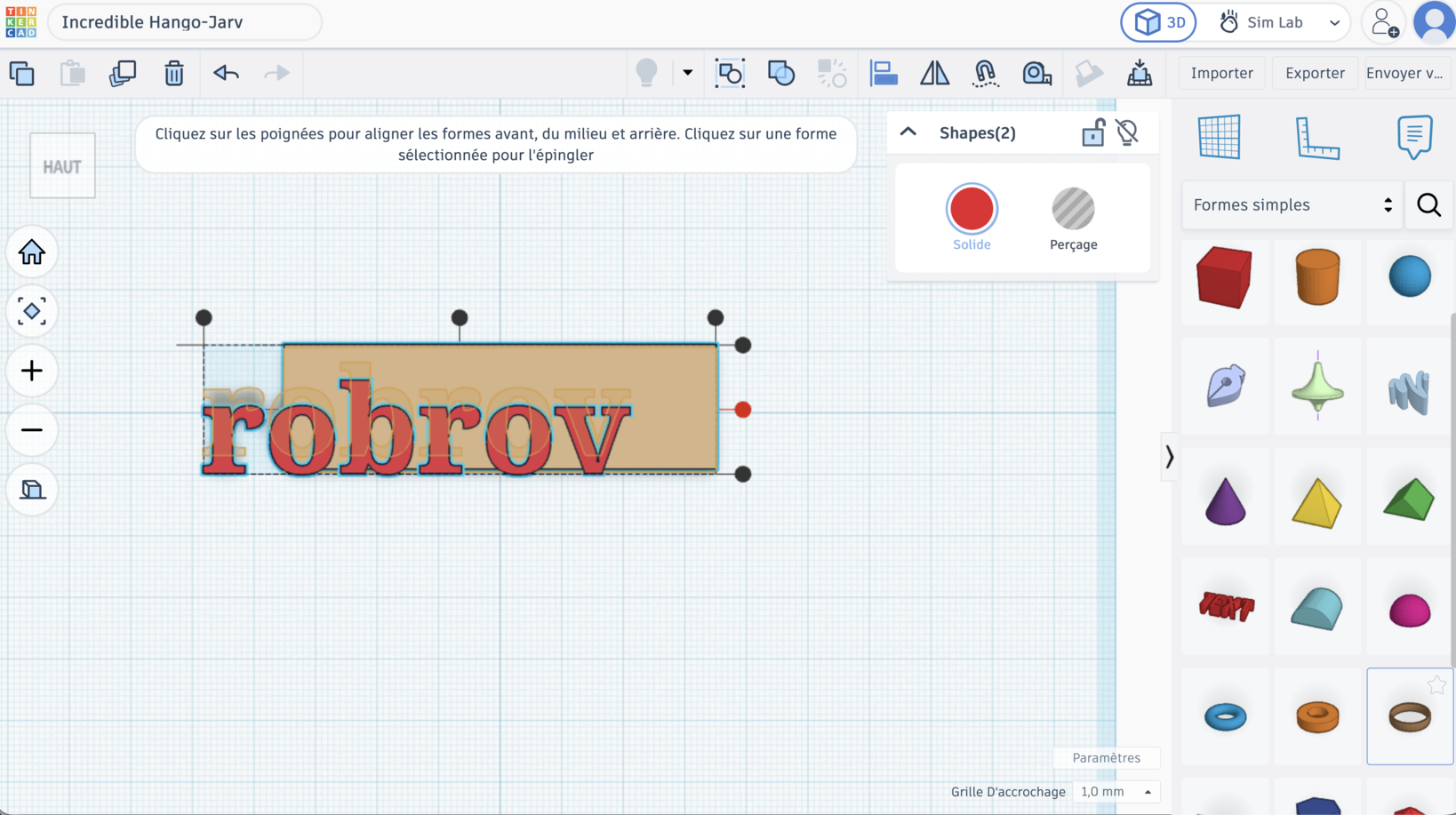

L'outil d'alignement de Tinkercad, avec ses poignées de positionnement

Centrer à la souris donne toujours un décalage d'un demi-millimètre qu'on ne voit qu'une fois la pièce imprimée.

La vue de face, et l'altitude

Toute forme posée dans Tinkercad a une altitude : sa hauteur au-dessus du plan de construction. Vue de dessus, rien ne la trahit : deux formes qui paraissent superposées peuvent très bien flotter l'une au-dessus de l'autre.

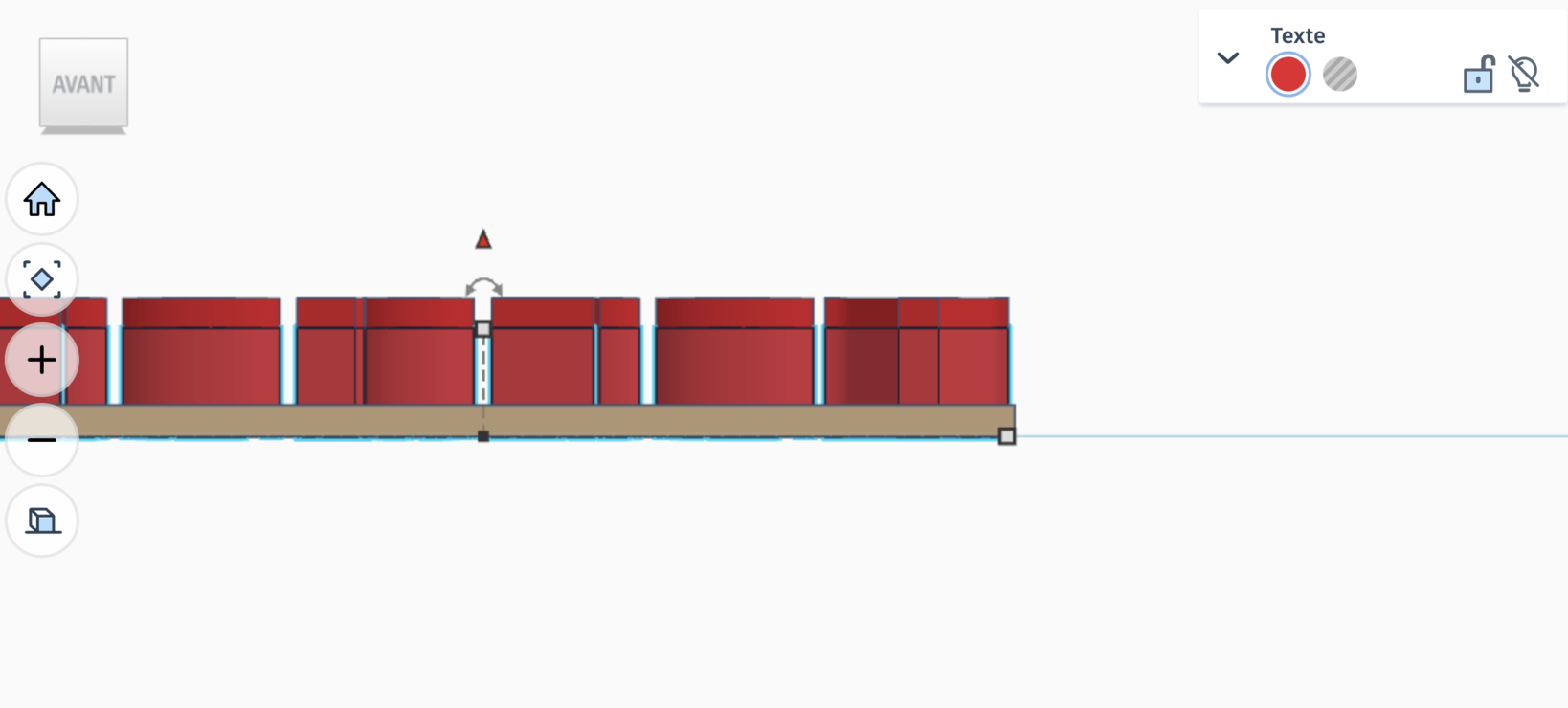

Vue de face : le texte rouge repose sur le dessus de la plaque beige, avec la poignée d'altitude au-dessus de la forme sélectionnée

Vu de dessus, ce texte semblait posé sur la plaque. Il flotte.

La poignée au sommet de la forme sélectionnée règle cette altitude. C'est elle qui décide si un texte est posé sur une plaque ou s'il la traverse, et donc si le perçage découpera quelque chose.

Passe en vue de face avant chaque groupement. C'est la seule qui montre les épaisseurs, les reliefs et ce qui surplombe dans le vide.

Partir d'une esquisse

Trois outils de Formes simples partent d'un dessin à plat :

Outil Tu dessines Tinkercad Pour
Faire pivoter l'esquisse (révolution) La moitié du profil, contre l'axe Le fait tourner Roue, moyeu, bouchon
Extruder l'esquisse (extrusion) Le contour vu de dessus Le fait monter tout droit Plaque, pare-chocs, fourche
Scribble (esquisse libre) À main levée Lui donne une Hauteur Logo, forme sans cote

La palette Formes simples, la forme Faire pivoter l'esquisse sélectionnée et posée sur le plan de travail

Pose l'outil sur le plan de travail : l'éditeur d'esquisse s'ouvre.

L'éditeur d'esquisse : un demi-profil dessiné contre l'axe vertical, et l'aperçu 3D de la pièce obtenue

L'éditeur d'esquisse : un contour fermé dessiné par-dessus la pièce existante, visible en transparence

Le contour extrudé en volume, posé sur la pièce en révolution

Un tracé à main levée extrudé sur la pièce, le panneau Scribble ouvert avec Hauteur à 10 et le bouton Modifier le griffonnage

On quitte l'éditeur par Terminer l'esquisse.

Trouver une pièce qui existe

Des milliers de pièces sont partagées dans la galerie de Tinkercad. Cherche par exemple servo arm, TT motor mount, gripper.

La galerie de Tinkercad : la recherche « rover » affiche des modèles partagés, chacun avec le nom de son auteur

Coche Copie autorisée : tu ne vois plus que les pièces que tu as le droit de copier et de modifier. Garde le nom de leur auteur, pour le citer.

Importer et modifier une pièce

Une pièce trouvée en ligne ou fournie par l'animateur arrive en fichier .STL. Importer, en haut à droite, puis choisis le fichier.

  • Les unités : un fichier dessiné en pouces arrive 25,4 fois trop petit. En cas de doute, regarde les cotes affichées.
  • L'échelle : la taille voulue divisée par la taille affichée, × 100. Elle change toutes les cotes ensemble, sans déformer la pièce.
  • Couper : pose une forme en Perçage sur la partie à enlever, sélectionne les deux, puis Regrouper.
  • Ajouter : pose une forme Solide (un texte, un cylindre), puis Regrouper.

Si la pièce vient de quelqu'un d'autre, garde le nom de son auteur pour le citer.

S'ajuster sur une pièce qui existe

Une pièce qui coiffe, entoure ou porte un composant se dessine à partir de ses cotes réelles.

  1. Mesure le composant au pied à coulisse : chaque capteur, chaque moteur est un peu différent.
  2. Ajoute le jeu : 0,3 à 0,5 mm sur chaque cote intérieure. Une pièce qui fait exactement la cote ne rentre pas.
  3. Garde le jeu qui a marché : il resservira.

Trop serré, trop lâche

Trop serré : lime l'intérieur. Trop lâche : un morceau de ruban adhésif. On ne réimprime pas pour un demi-millimètre.

Exporter

Regroupe d'abord toutes les formes de la pièce, puis sélectionne le groupe.

Exporter → La forme sélectionnée → .STL

Tout regrouper avant d'exporter

Seule la forme sélectionnée part dans le fichier. Une révolution, une extrusion et un Scribble posés l'un sur l'autre restent trois formes tant qu'on ne les regroupe pas : on n'en imprimerait qu'une.

Le .STL est le format que comprennent toutes les imprimantes 3D. Les autres servent à autre chose : .OBJ et .glb pour l'image de synthèse, .SVG pour la découpe laser.

L'impression

Le principe : on ajoute, on n'enlève pas

Une imprimante 3D dépose du plastique fondu couche par couche, de bas en haut. C'est l'inverse de la découpe du carton, où on retire de la matière.

Une pièce casse entre ses couches

Les couches sont collées les unes aux autres, et ce collage est moins solide que le plastique lui-même. Une pièce se rompt donc presque toujours entre deux couches.

Conséquence directe : on oriente une pièce pour que les efforts qu'elle subira soient dans le plan des couches, pas perpendiculaires.

Le slicer

L'imprimante n'exécute pas ton modèle : elle exécute des déplacements. Le slicer tranche ta pièce en couches et écrit la liste des mouvements à exécuter. Ce fichier s'appelle du G-code : une ligne par ordre, du genre « va en X 20 Y 35 en poussant du plastique ». C'est lui qu'on envoie à l'imprimante.

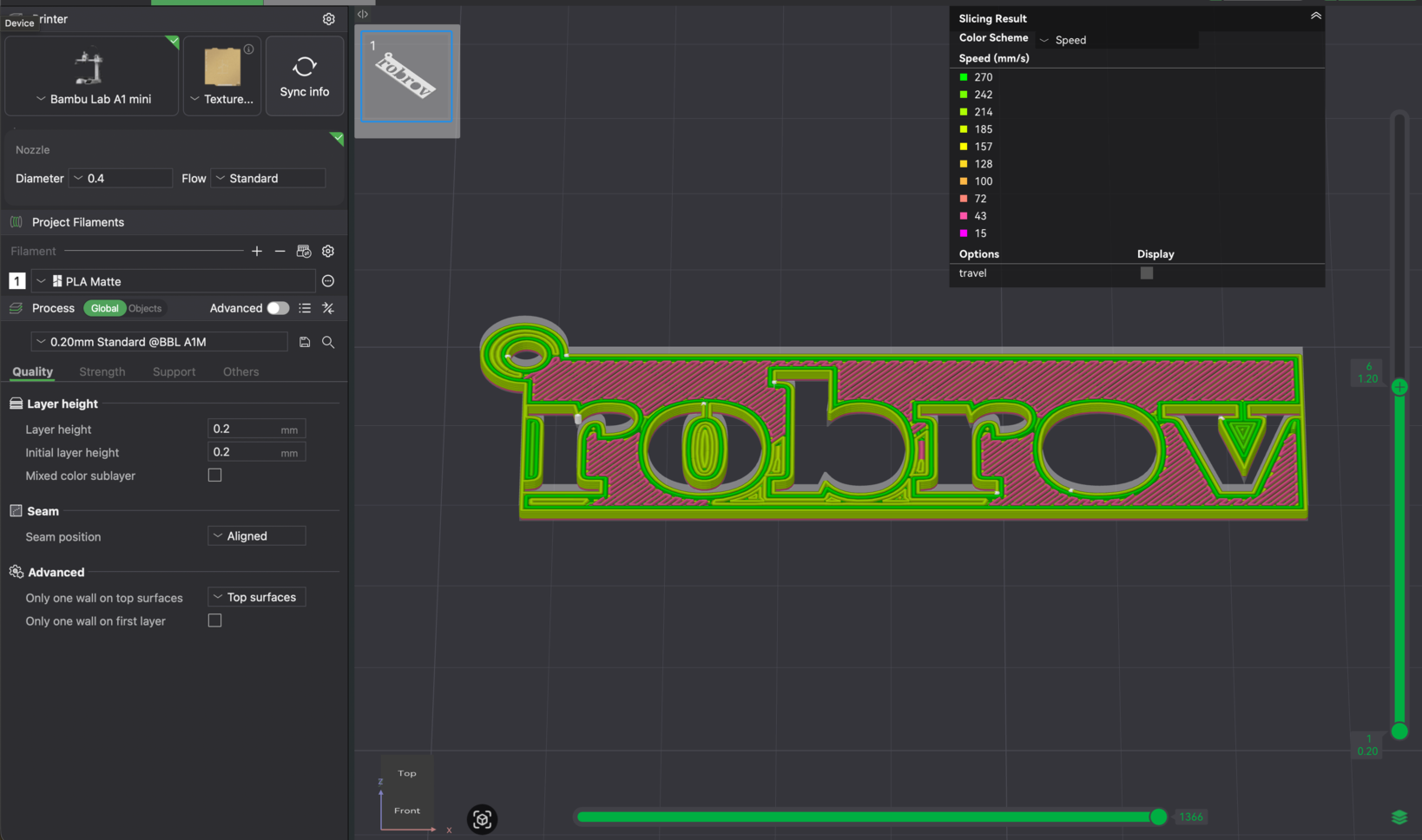

Le slicer affichant la plaque tranchée, avec l'aperçu des trajets et le réglage de hauteur de couche

Trois réglages :

Réglage Ce que ça change
Hauteur de couche Plus fin = plus beau et plus long. 0,2 mm est le compromis courant
Remplissage Une pièce n'est pas pleine : l'intérieur est un maillage. Plus de remplissage = plus solide et plus lent
Adhérence Si la première couche ne colle pas au plateau, tout le reste rate

Un plateau partagé est un risque partagé

Quand plusieurs pièces partagent un plateau, une pièce qui se décolle peut faire rater ses voisines. C'est pour ça qu'on vérifie la disposition collectivement avant de lancer.

Estimer la durée d'impression

Sans installer de slicer : Kiri:Moto, dans le navigateur, gratuit et sans compte.

Ouvre grid.space/kiri, puis Fichier → Importer → ton .STL.

Le menu Fichier de Kiri:Moto ouvert, l'entrée Importer en surbrillance

Trancher : la pièce se découpe en couches.

Le bouton Trancher enfoncé, la pièce découpée en couches sur le plateau

Exporter : la fenêtre affiche estimation du temps, en heures, minutes, secondes. Pas besoin de télécharger.

La fenêtre d'export de Kiri:Moto : estimation du temps 00:33:09

Un ordre de grandeur

Chaque slicer calcule à sa façon, et l'imprimante ne tiendra pas la durée à la minute. Pour suivre un budget, lis toujours tes durées au même endroit.

Concevoir pour la machine

Une pièce se dessine pour une fonction et pour une machine.

  • Ça doit tenir sur le plateau : le tien et celui des autres
  • Ça doit tenir à l'usage : assez de matière autour d'un trou, assez d'épaisseur sous un effort
  • Ça doit s'imprimer : une forme qui surplombe dans le vide a besoin de supports, ou d'être réorientée
