Séance 1 — Fabrique et monte la base motrice

Tu repars avec une base de rover qui roule. D'abord l'électronique, testée sur la table : une erreur s'y répare sans rien démonter. Ensuite le châssis, et le montage.

1. Le moteur tout seul

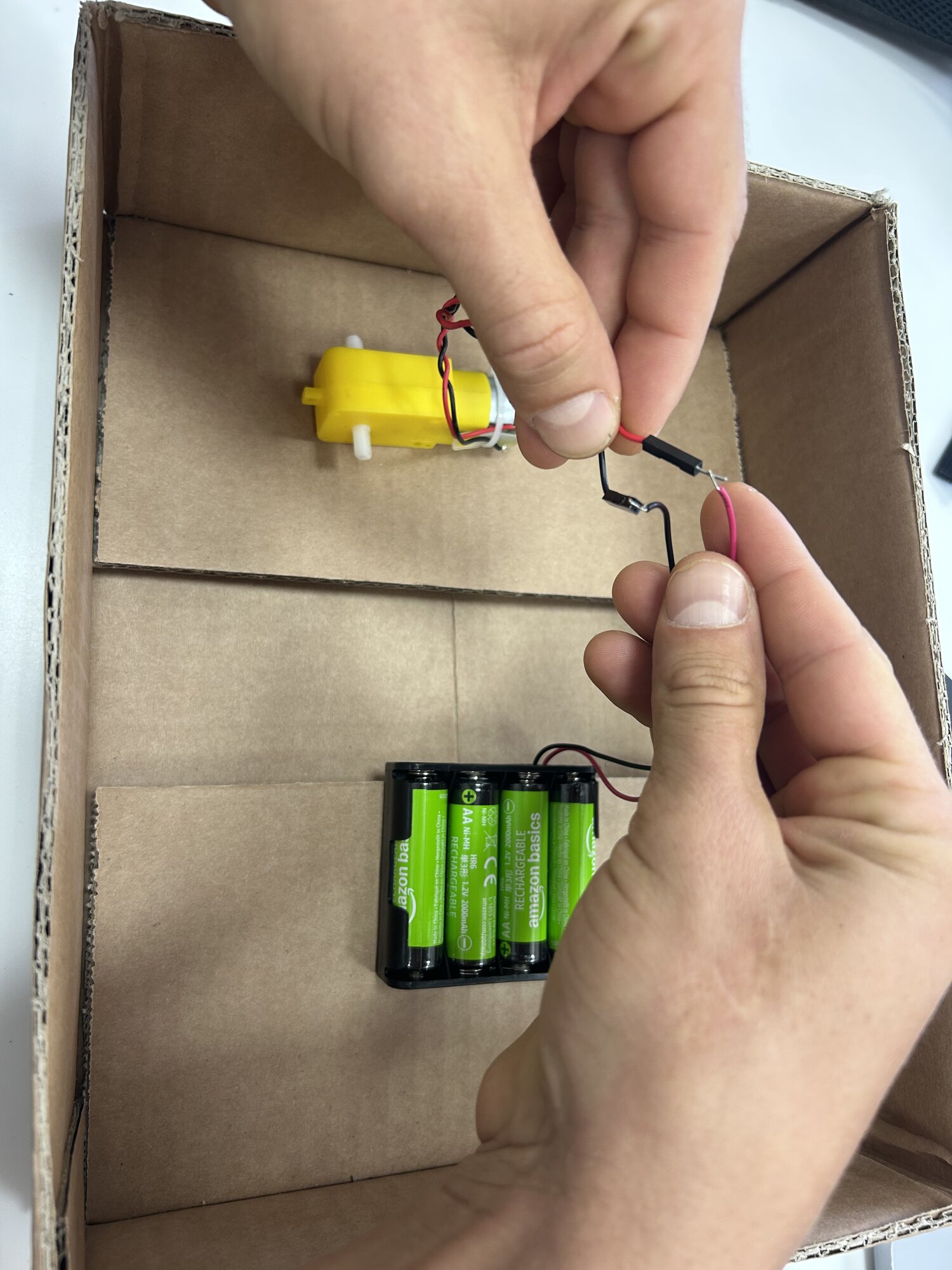

Un moteur TT branché en direct sur un bloc d'accus, à l'intérieur de la boîte en carton de test

Branché sur les accus, il tourne à fond, dans un seul sens.

2. Pourquoi une carte entre les deux

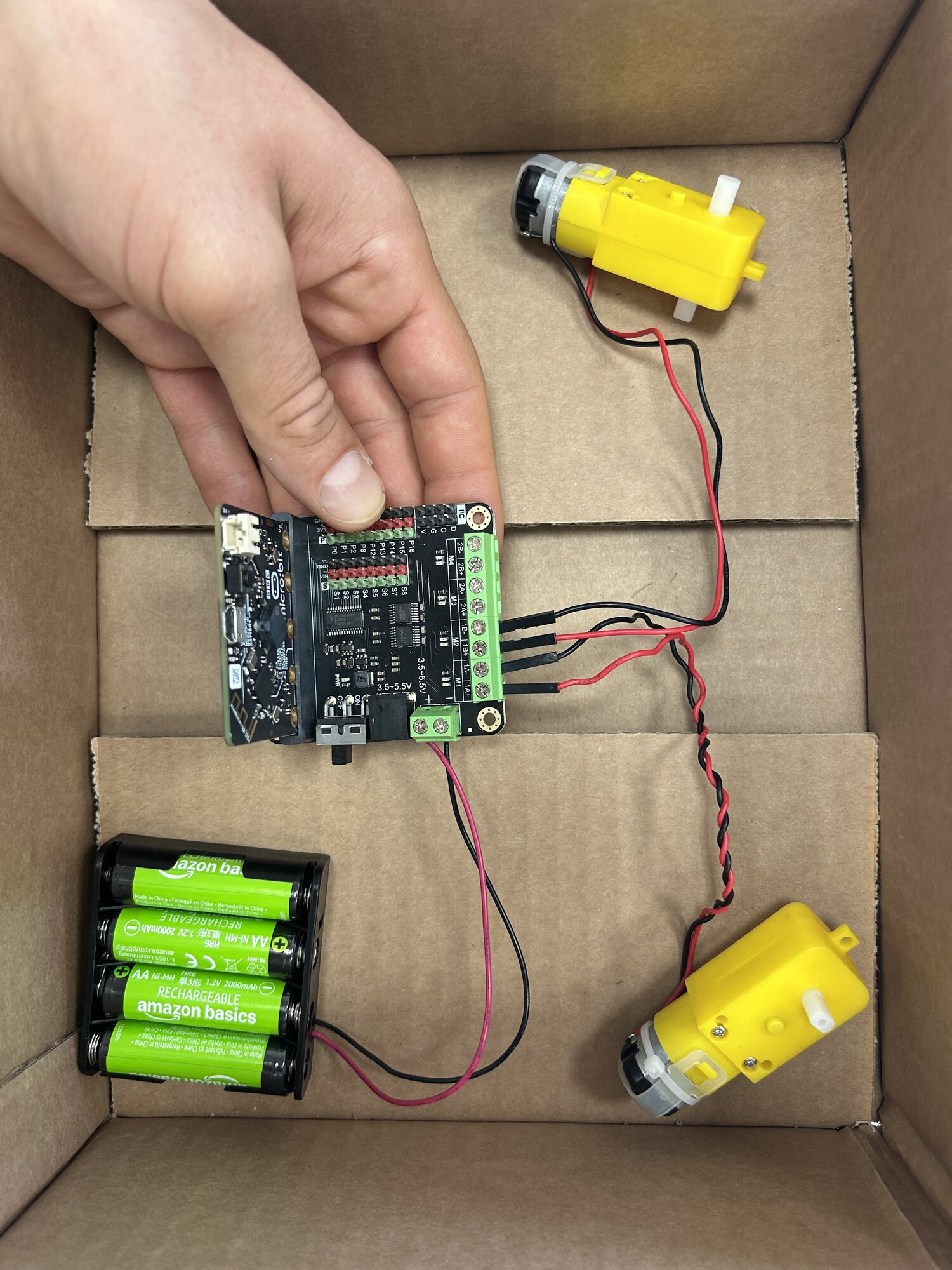

La carte DFR0548 avec son micro:bit, reliée à deux moteurs et à un pack d'accus, le tout posé dans la boîte de test

Le micro:bit commande, la carte exécute

Une broche du micro:bit allume une LED, pas un moteur. La carte prend l'énergie des accus, et règle sens et vitesse sur ordre du micro:bit.

La carte DFR0548 et ses blocs

3. Assemble ton électronique

Interrupteur de la carte sur off pendant tout le câblage.

Le micro:bit sur la carte

Le micro:bit en train d'être enfiché dans le connecteur de la carte d'extension, écran vers l'extérieur

Écran vers l'extérieur. S'il résiste, il est à l'envers : ne force pas.

Les moteurs sur les borniers

Un fil de moteur glissé dans le bornier, tournevis sur la vis

Moteur gaucheM1, moteur droitM2. L'ordre des deux fils n'a pas d'importance pour l'instant.

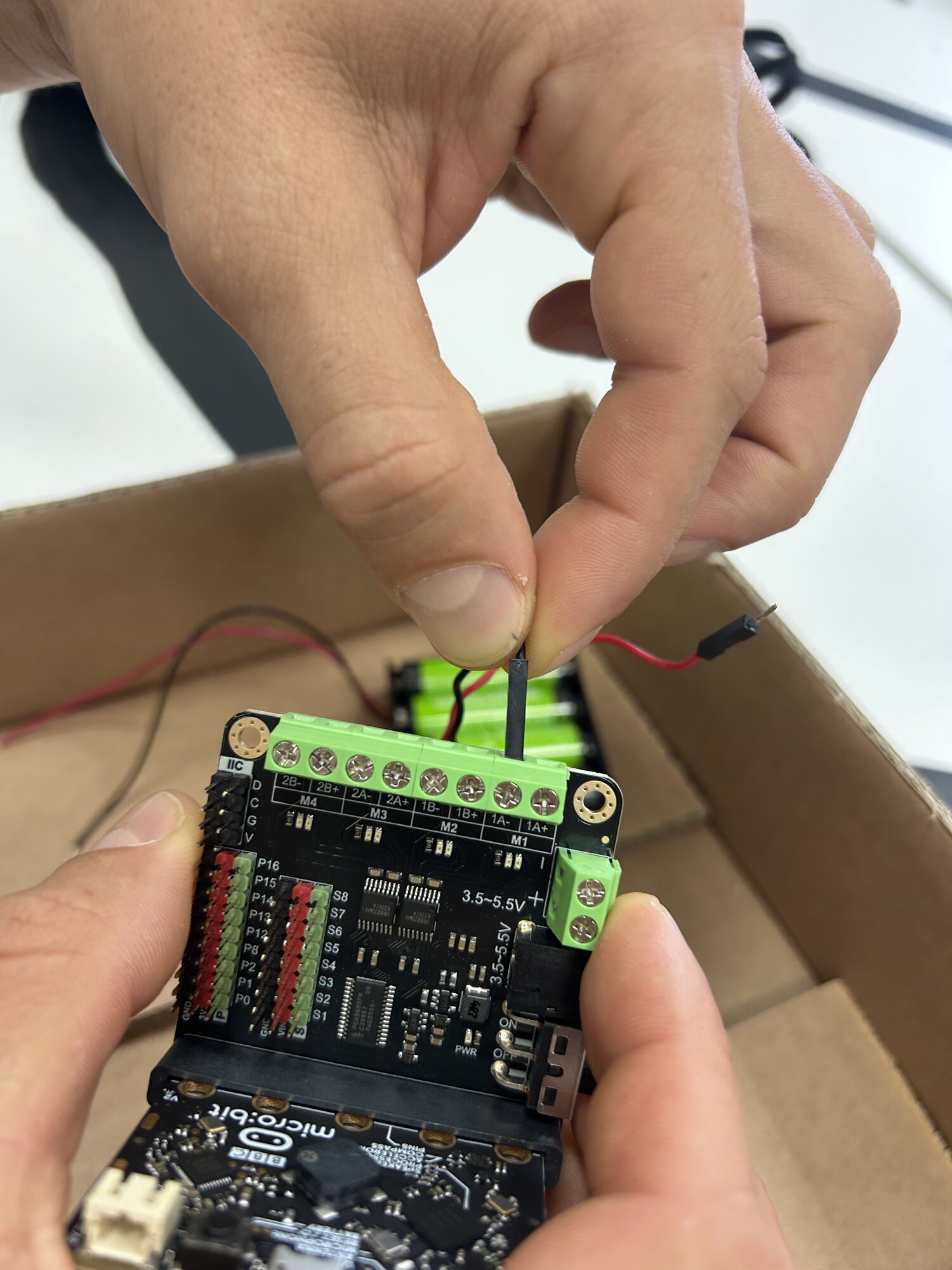

Une main tire doucement sur un fil vissé dans le bornier pour vérifier qu'il tient

Tire sur chaque fil : s'il ressort, resserre.

Le pack d'accus

Rouge sur +, noir sur , dans le petit bornier marqué 3.5~5.5V.

La polarité ne se rattrape pas

Une inversion peut détruire la carte. Vérifie deux fois.

Point de contrôle

Fais valider ton câblage avant de mettre sous tension.

4. Ouvre MakeCode

makecode.microbit.orgNouveau projet → nomme-le rover.

La page d'accueil de MakeCode avec la section « Mes projets » et le bouton « Nouveau projet »

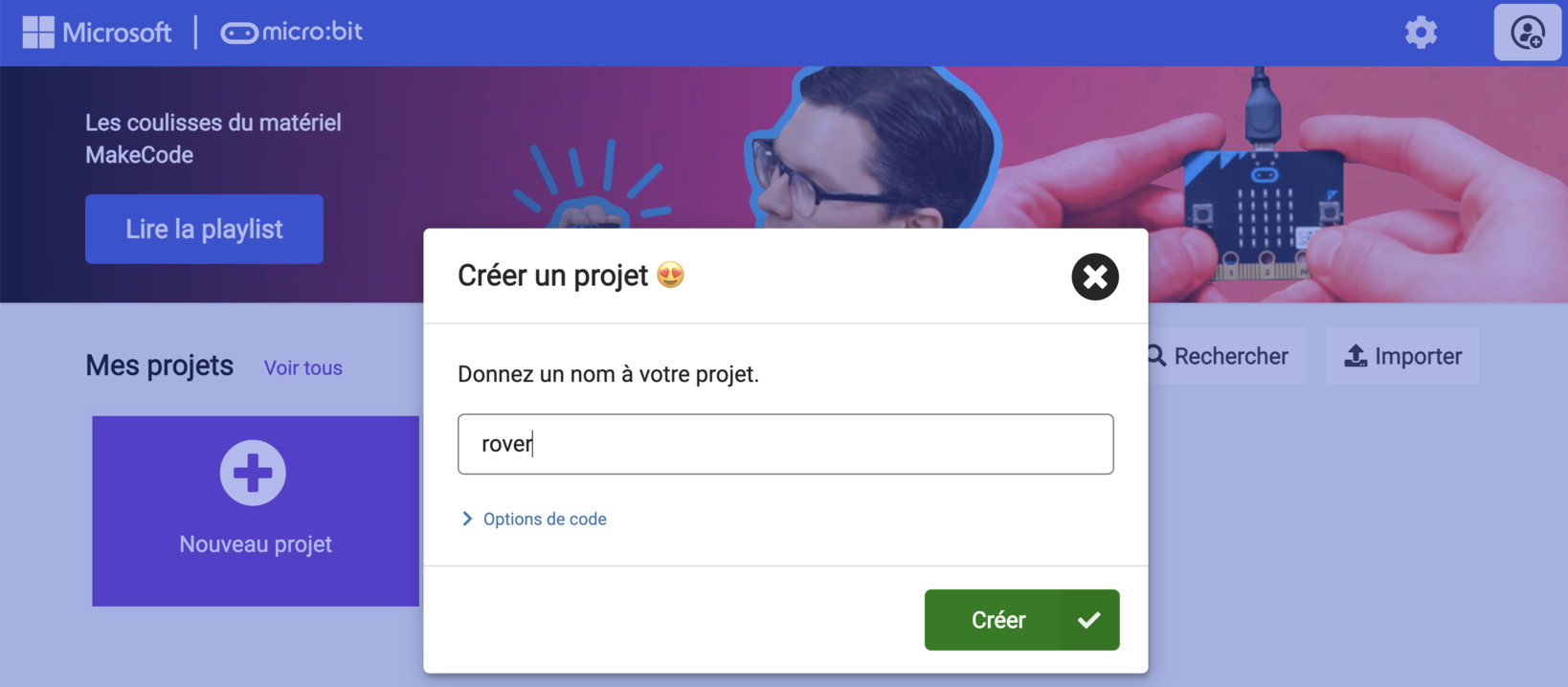

La fenêtre « Créer un projet » avec le nom rover saisi

Prendre en main MakeCode

5. Ton premier programme

Dans au démarrage : une icône (Base) et un son (Musique).

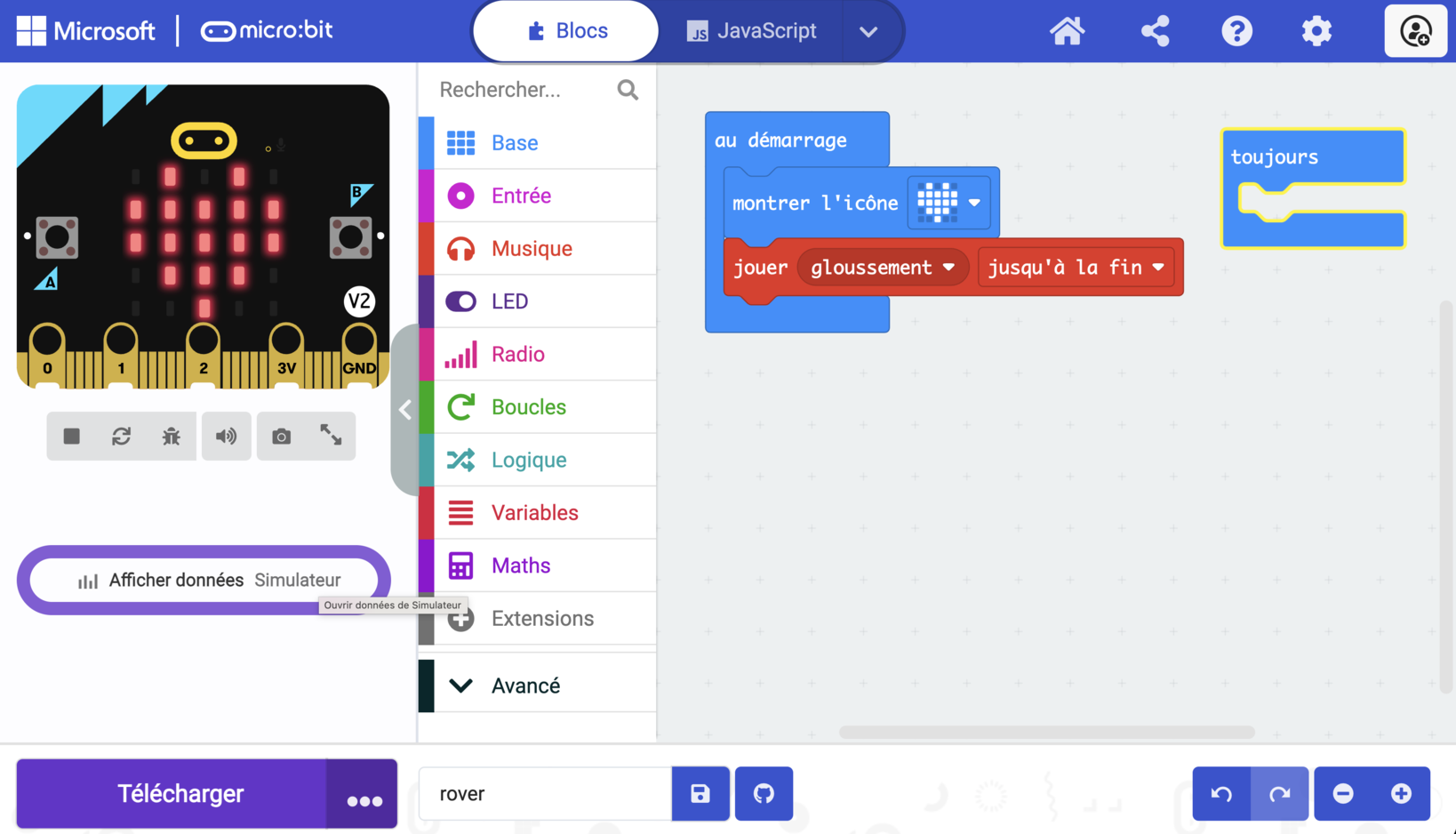

Le bloc « au démarrage » contenant « montrer l'icône » et « jouer gloussement jusqu'à la fin », et un bloc « toujours » vide à côté

Branche l'USB, clique sur Télécharger, suis les instructions.

La fenêtre « 1. Connectez votre micro:bit à votre ordinateur »

Pourquoi une icône et un son

Ils te prouvent que ton programme tourne. Si plus tard rien ne bouge, tu sauras que le problème n'est pas là.

6. Fais clignoter l'écran

toujours répète son contenu sans fin.

À toi. En boucle : flèche vers le haut pendant 1 seconde, écran éteint pendant 1 seconde. Tous les blocs sont dans Base.

La solution

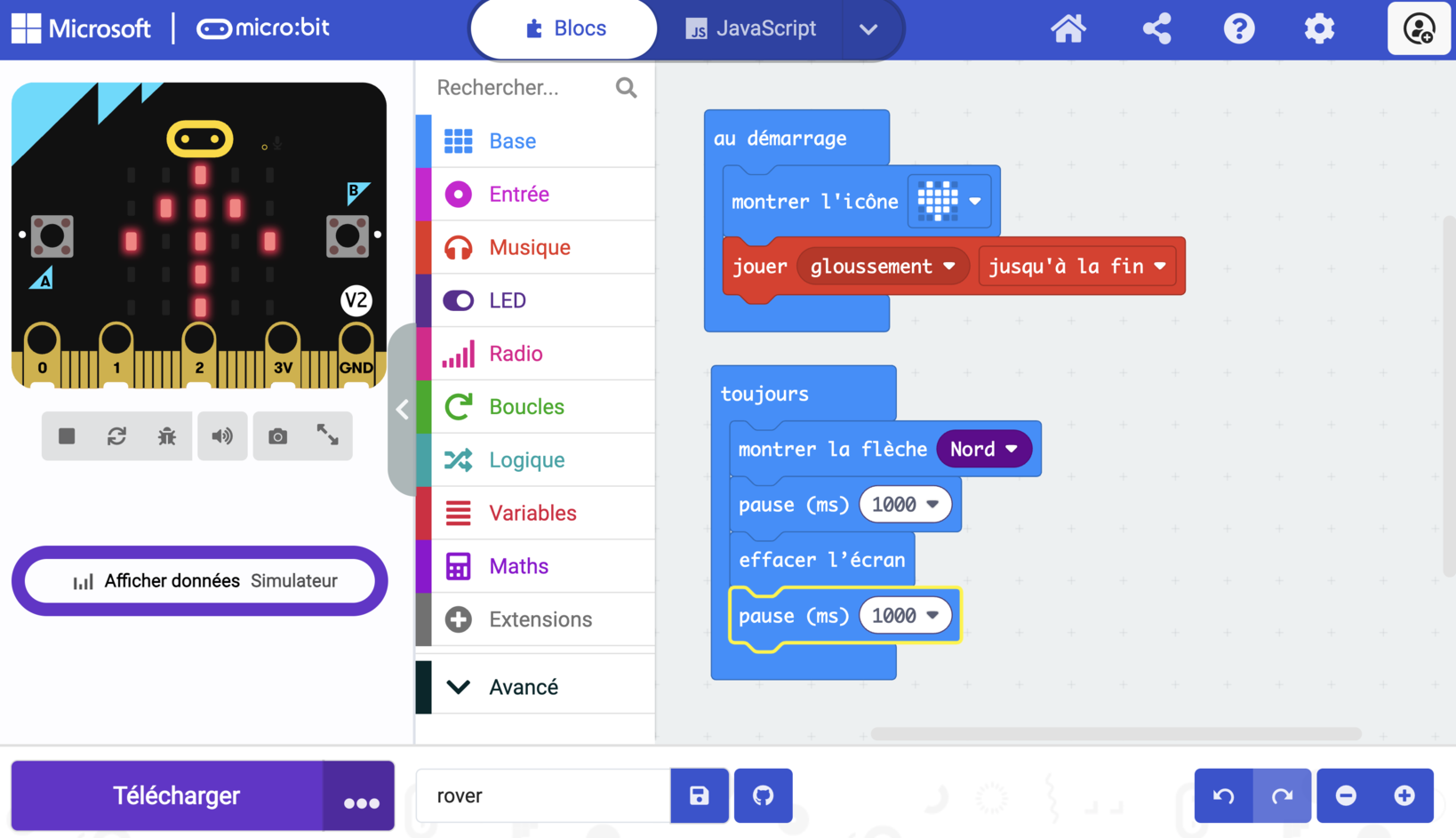

Le bloc « toujours » contenant : montrer la flèche Nord, pause 1000 ms, effacer l'écran, pause 1000 ms

1000 ms = 1 seconde.
Pour aller plus loin — en Python

En haut, bascule de Blocs à Python : c'est le même programme.

Le même programme affiché en Python dans MakeCode

7. Ajoute l'extension DF-Driver

Extensions → colle cette adresse → clique sur « motor ».

https://github.com/DFRobot/pxt-motor

La fenêtre Extensions avec l'URL collée et la carte « motor » dans les résultats

L'avertissement « non approuvée par Microsoft » est normal : l'extension vient du fabricant de la carte.

La catégorie DF-Driver dépliée, montrant les blocs Servo, Motor et Stepper en orange

La catégorie DF-Driver apparaît.

La carte DFR0548 et ses blocs

8. Fais tourner les moteurs

Ajoute les blocs moteurs à ton programme :

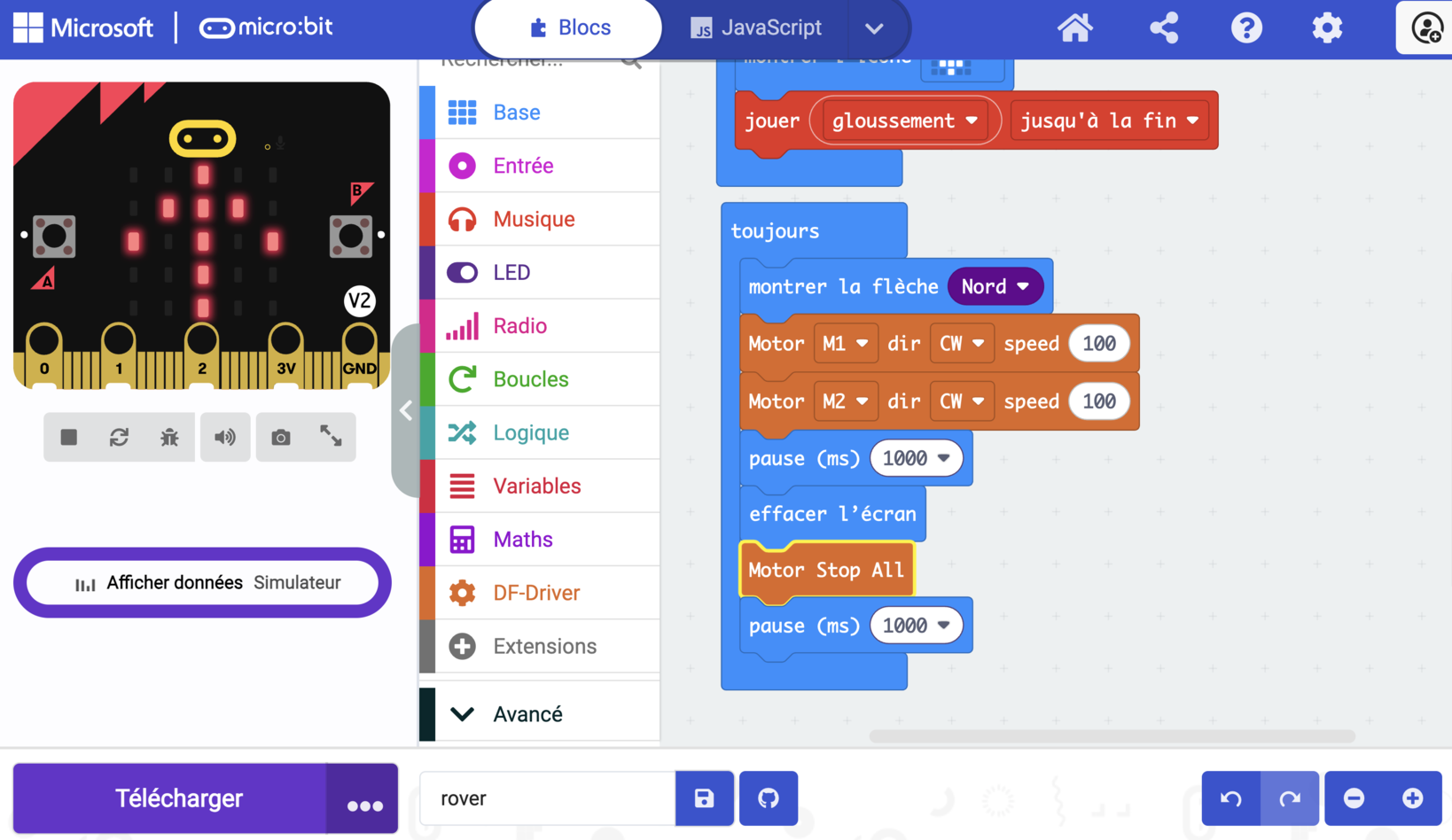

Le programme complet : toujours → montrer la flèche Nord, Motor M1 CW 100, Motor M2 CW 100, pause 1000, effacer l'écran, Motor Stop All, pause 1000

Téléverse. Les moteurs ne tournent pas encore : ils ont besoin des accus.

Un moteur alimenté part tout seul

Tout dans la boîte de test avant d'allumer, aujourd'hui et à chaque séance. Tiens le câble USB.

Interrupteur sur on, puis vérifie :

  • Les deux moteurs tournent, puis s'arrêtent ensemble
  • Tu sais lequel est sur M1 (sors le bloc M2 pour voir) : marque-le au ruban
  • Aucun fil ne sort de son bornier
Ce que tu dois obtenir.

La flèche s'affiche, mais rien ne tourne ?

Le problème n'est pas dans le code. Vérifie l'interrupteur, les fils, les accus.

Déboguer

Point de contrôle

Fais valider ton électronique. Puis interrupteur sur off, USB débranché.

9. Fabrique ton châssis

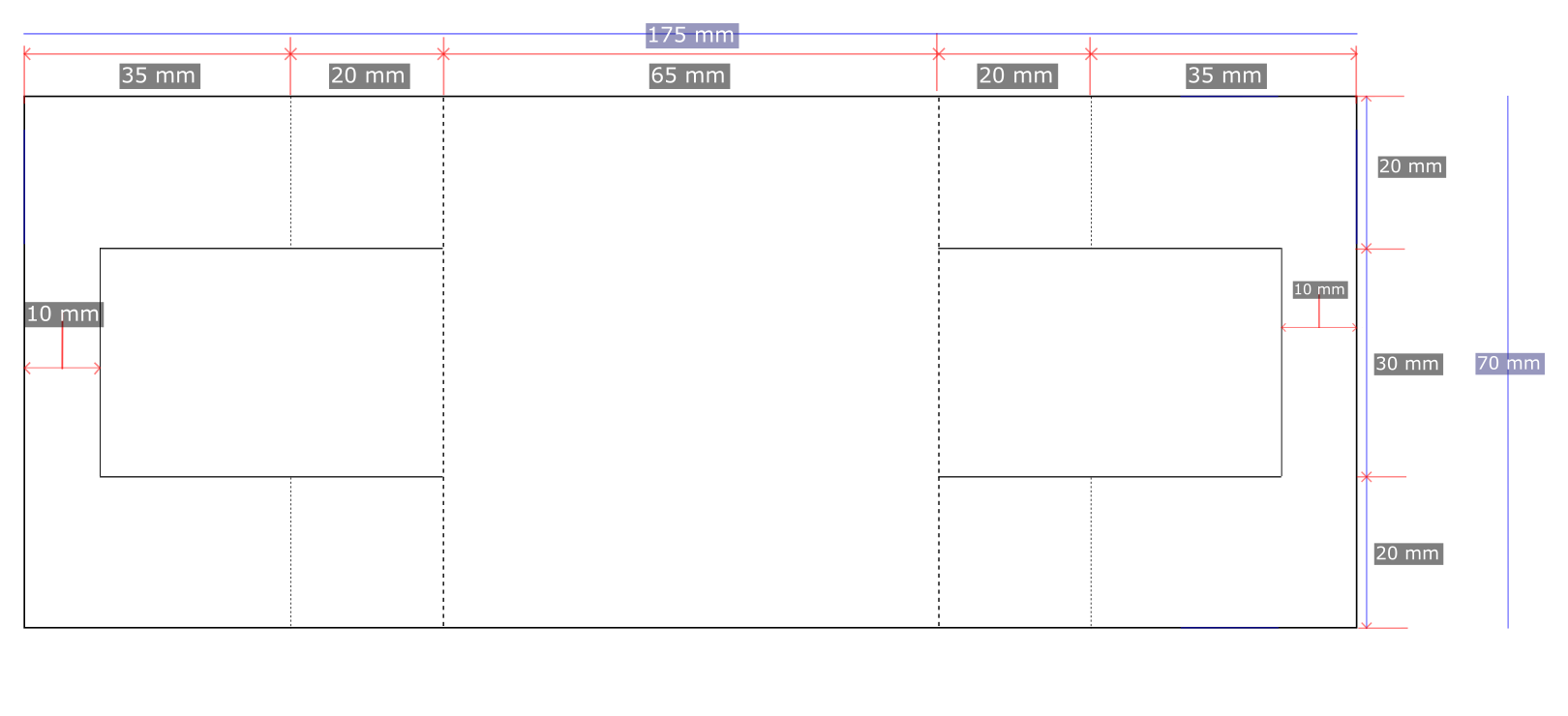

Plan de découpe du châssis : plaque de 175 sur 70 mm, cotes horizontales 35, 20, 65, 20, 35 mm et verticales 20, 30, 20 mm, deux rectangles à découper placés à 10 mm des bords, lignes de pli en pointillés

Trait plein : tu découpes. Pointillé : tu plies.

Reporte le plan

Imprime le plan (PDF) à 100 %. Vérifie à la règle : le grand côté fait 175 mm.

Pas d'imprimante ? Recopie le plan

Sur papier quadrillé 5 × 5 mm. Compte les carreaux, ne mesure pas : la plaque en fait 35 × 14.

Le fichier source : SVG.

Colle la feuille sur la face intérieure des plis.

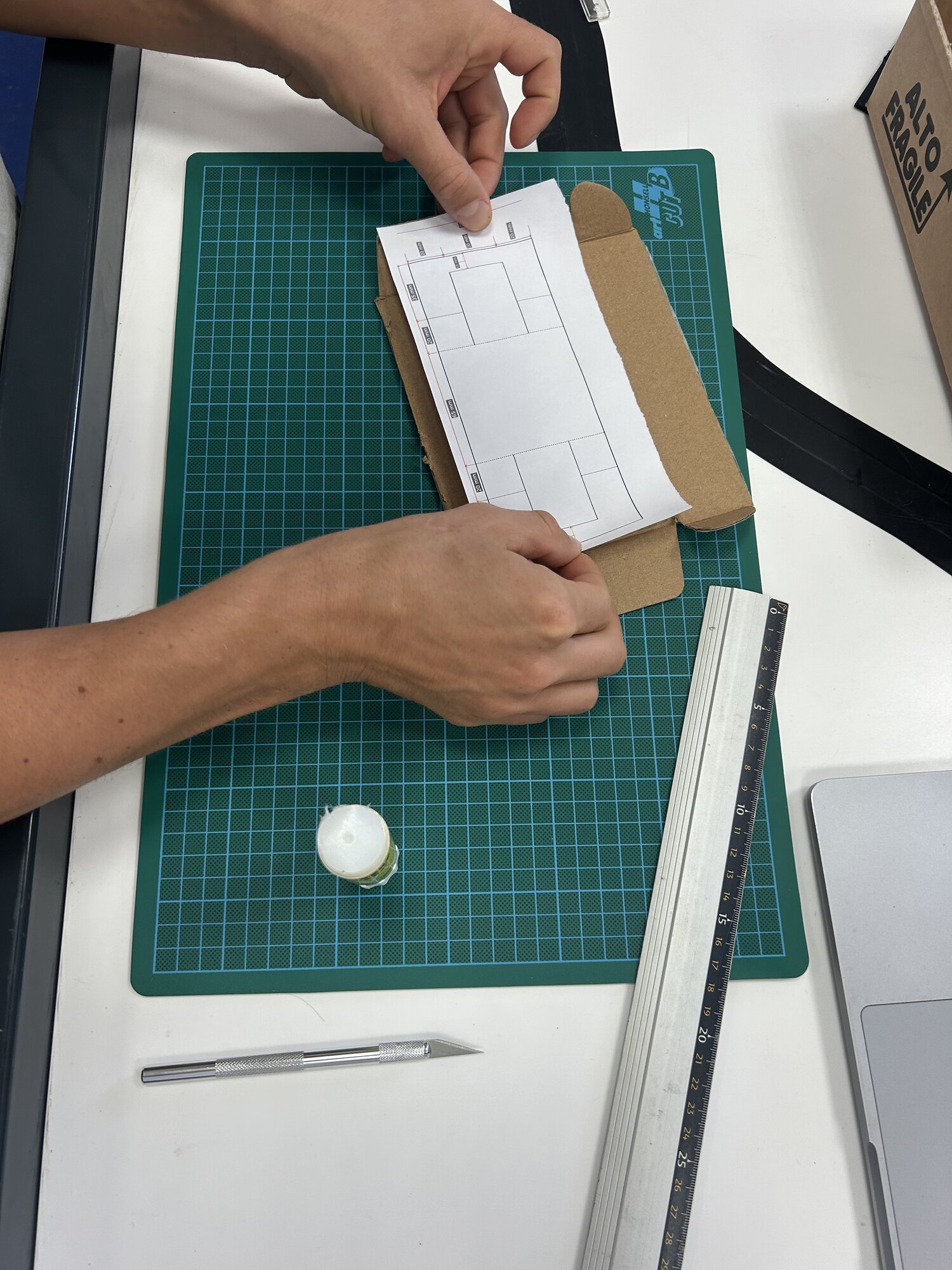

Le plan posé sur une plaque de carton, sur un tapis de découpe, règle métallique et cutter à côté

Découpe

Le cutter

  • Règle métallique, toujours.
  • Main d'appui derrière la règle.
  • Plusieurs passes légères, sans forcer.
  • Protection remise dès que tu poses le cutter.

Découpe au cutter le long d'une règle métallique, la main d'appui posée derrière la règle

Tracer, découper, plier le carton

Plie

Règle sur sa tranche, pas à plat, le long du pointillé : appuie fort, puis plie contre la règle. Les rabats doivent tenir d'équerre tout seuls.

Tracer, découper, plier le carton

10. Monte ton rover

Les moteurs

Moteurs entre les rabats, axes parallèles, M1 à gauche. Deux élastiques croisés.

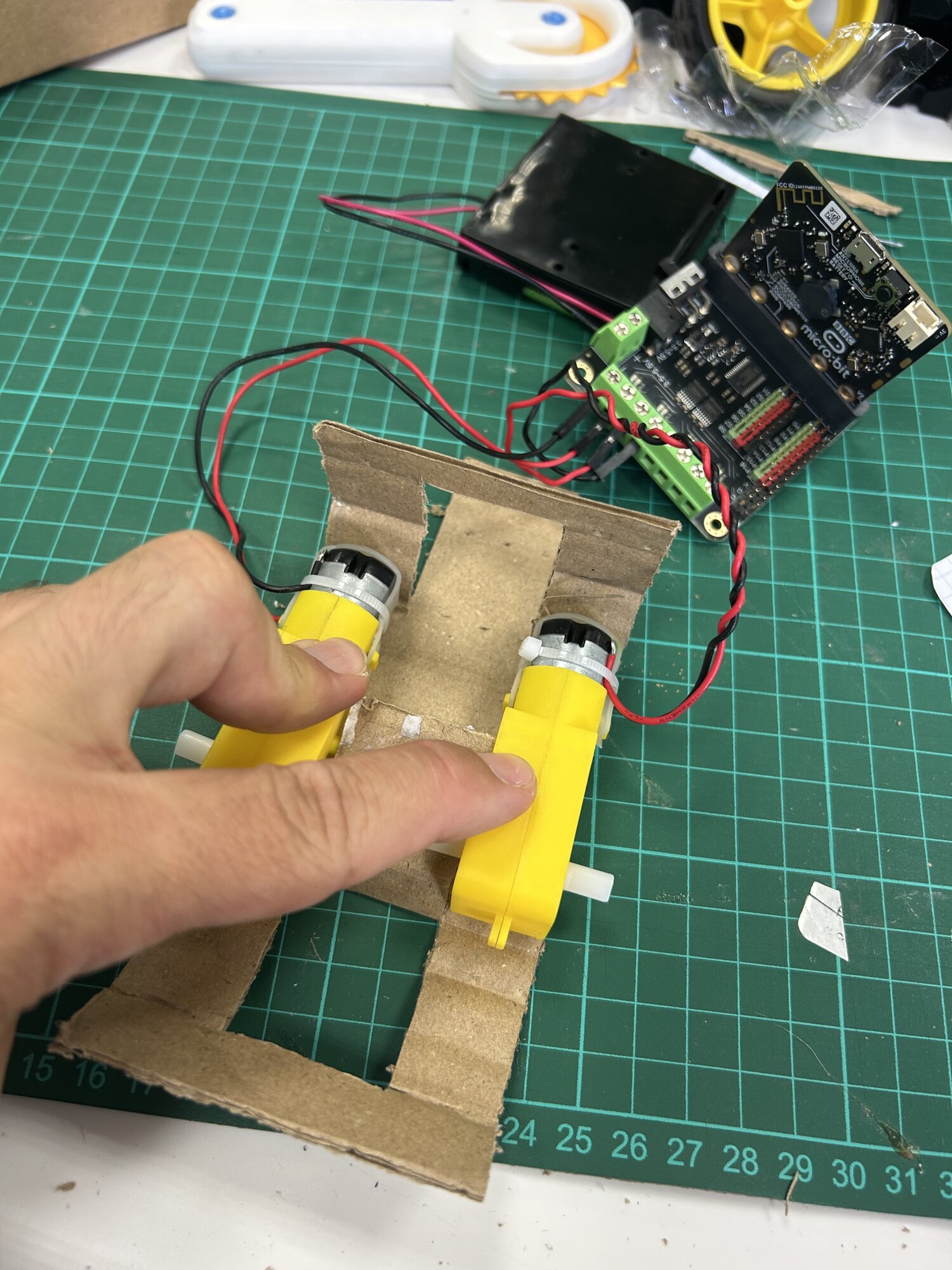

Le châssis plié avec les deux moteurs TT posés

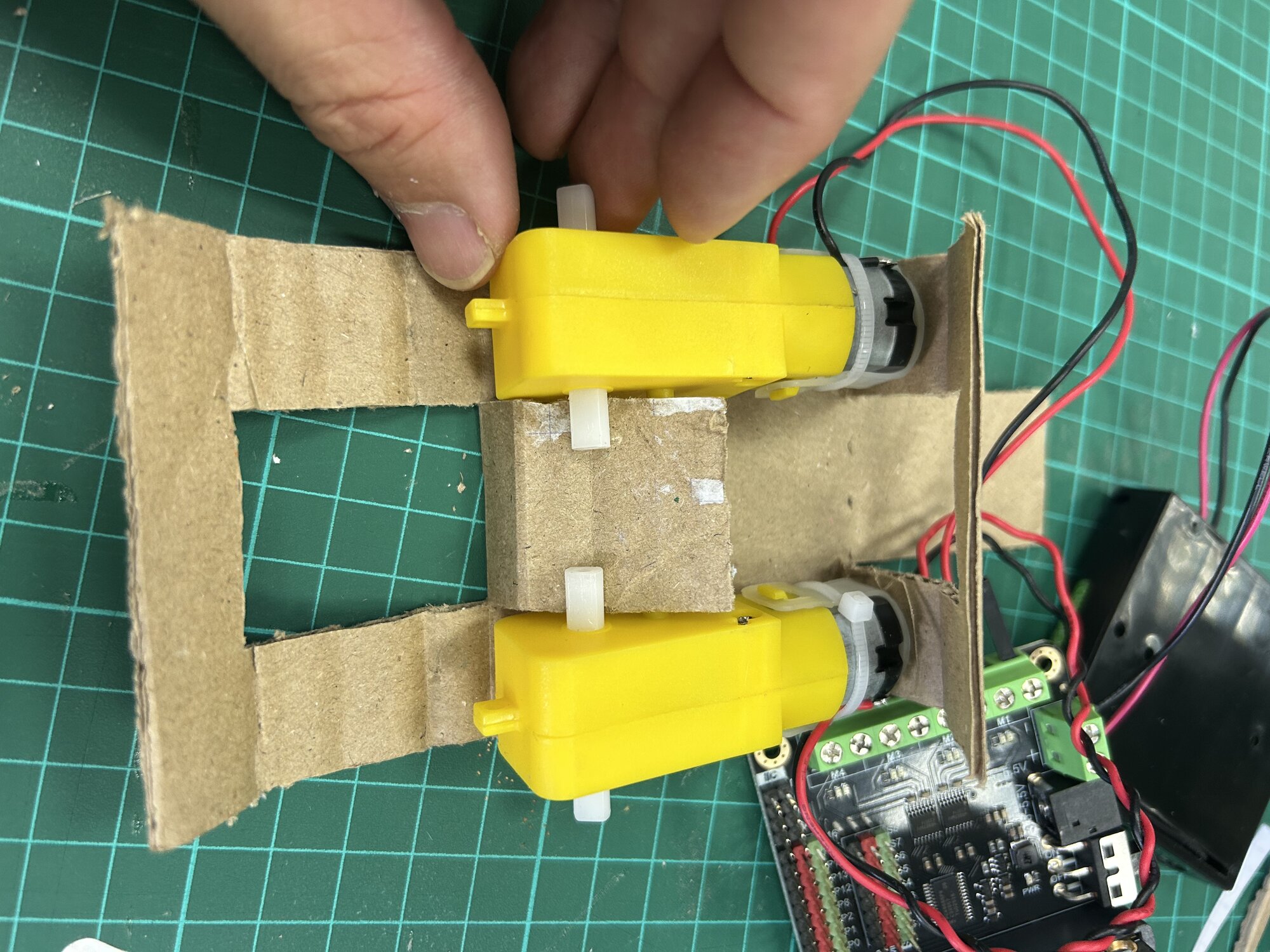

Vue de dessus des deux moteurs positionnés sur le châssis

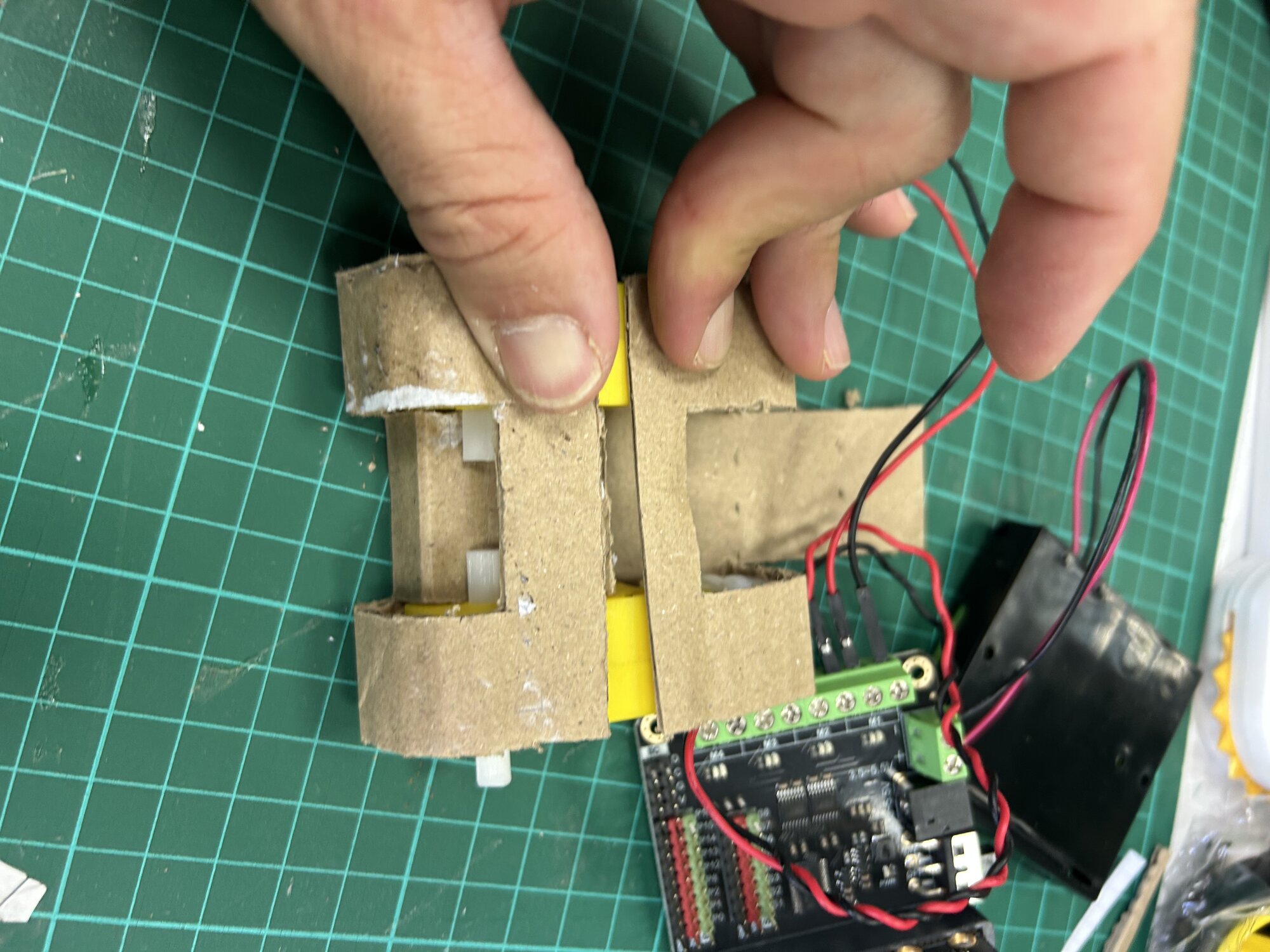

Les rabats latéraux relevés autour des moteurs

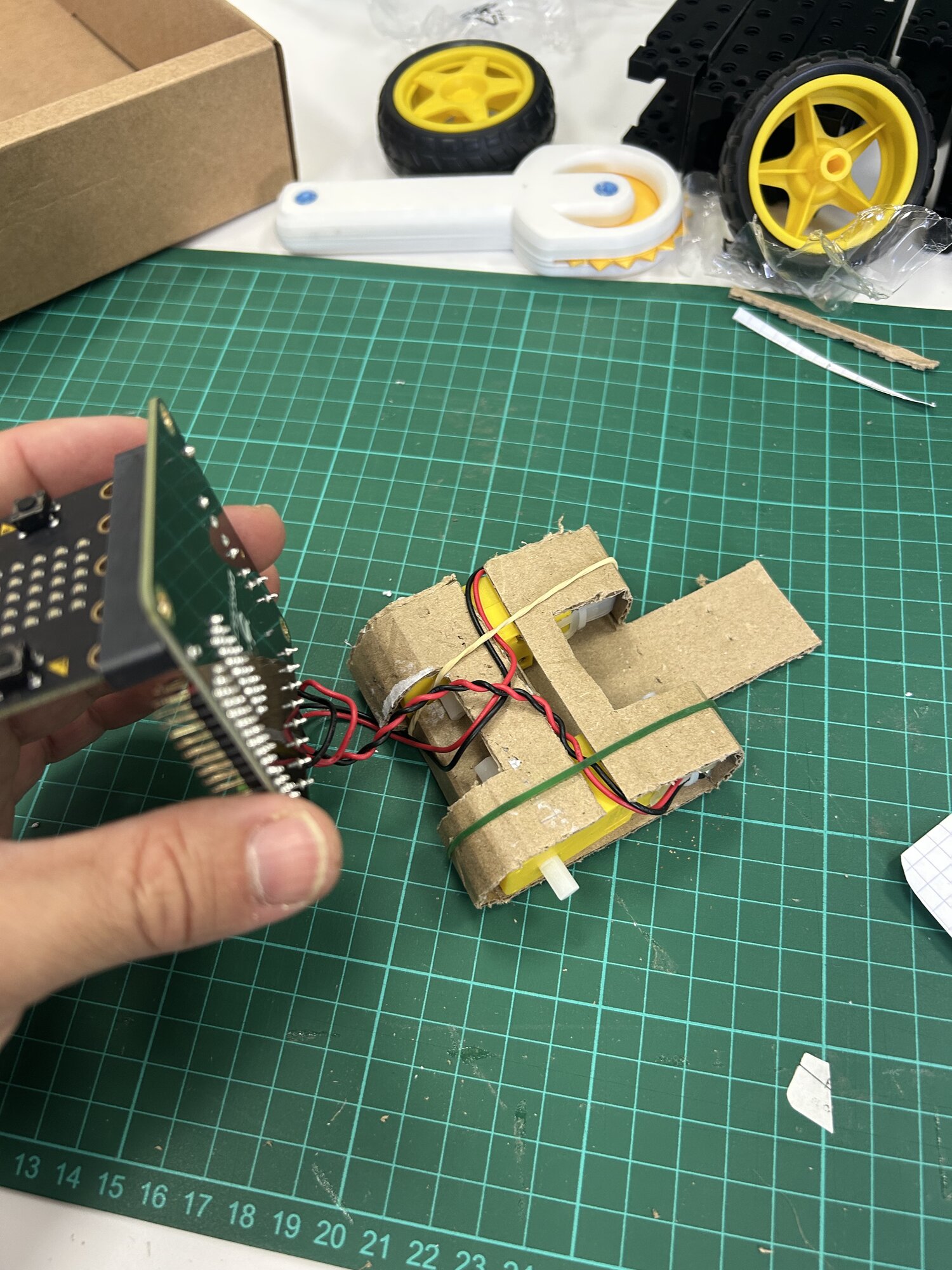

Les moteurs bloqués par deux élastiques croisés

Appuie sur un axe : si le moteur bouge dans son logement, resserre.

La carte et les accus

Carte sur l'étage du haut, accus par-dessus, un élastique. Fils ni coincés ni tendus.

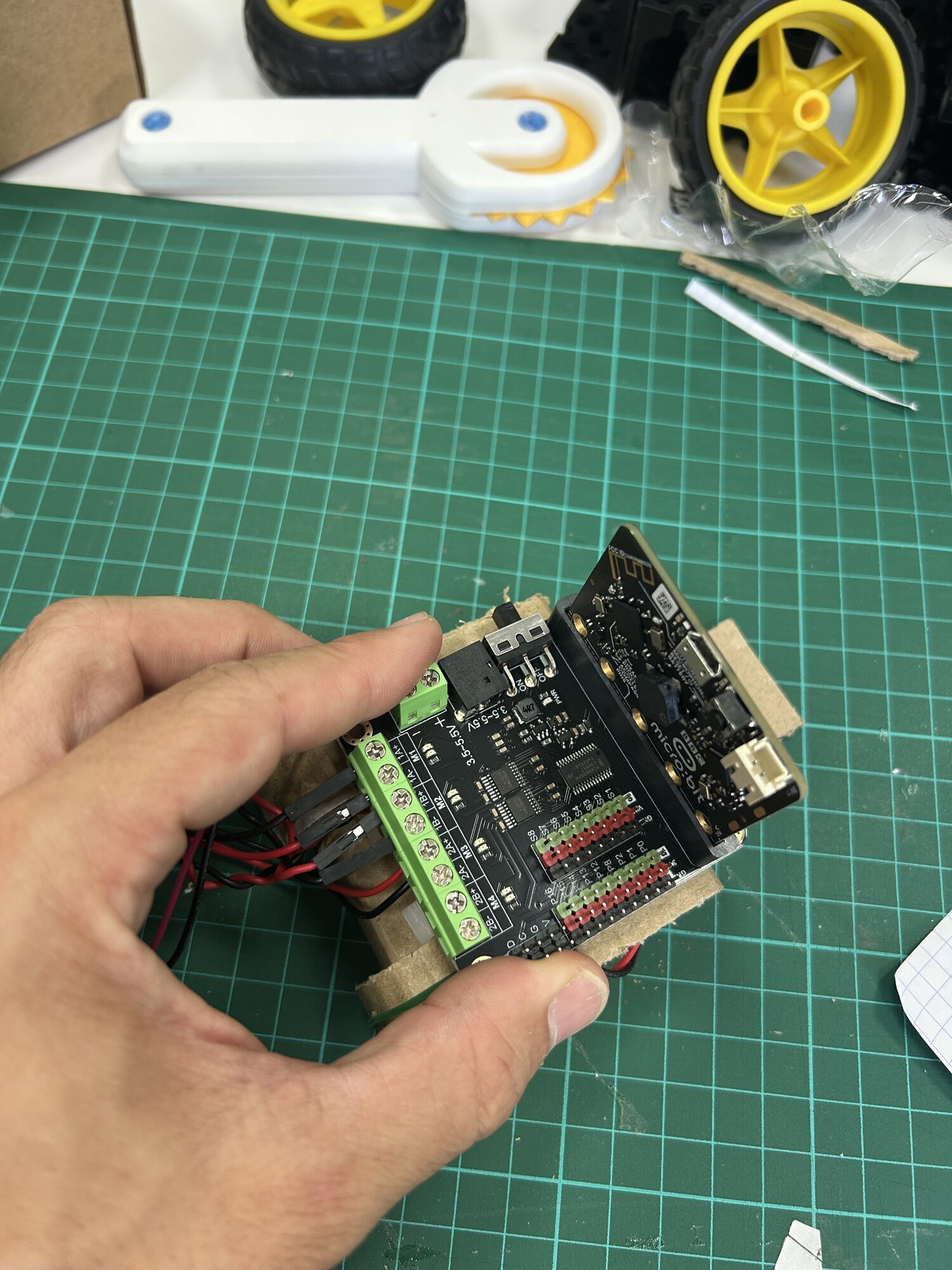

La carte DFR0548 avec le micro:bit posée sur le châssis

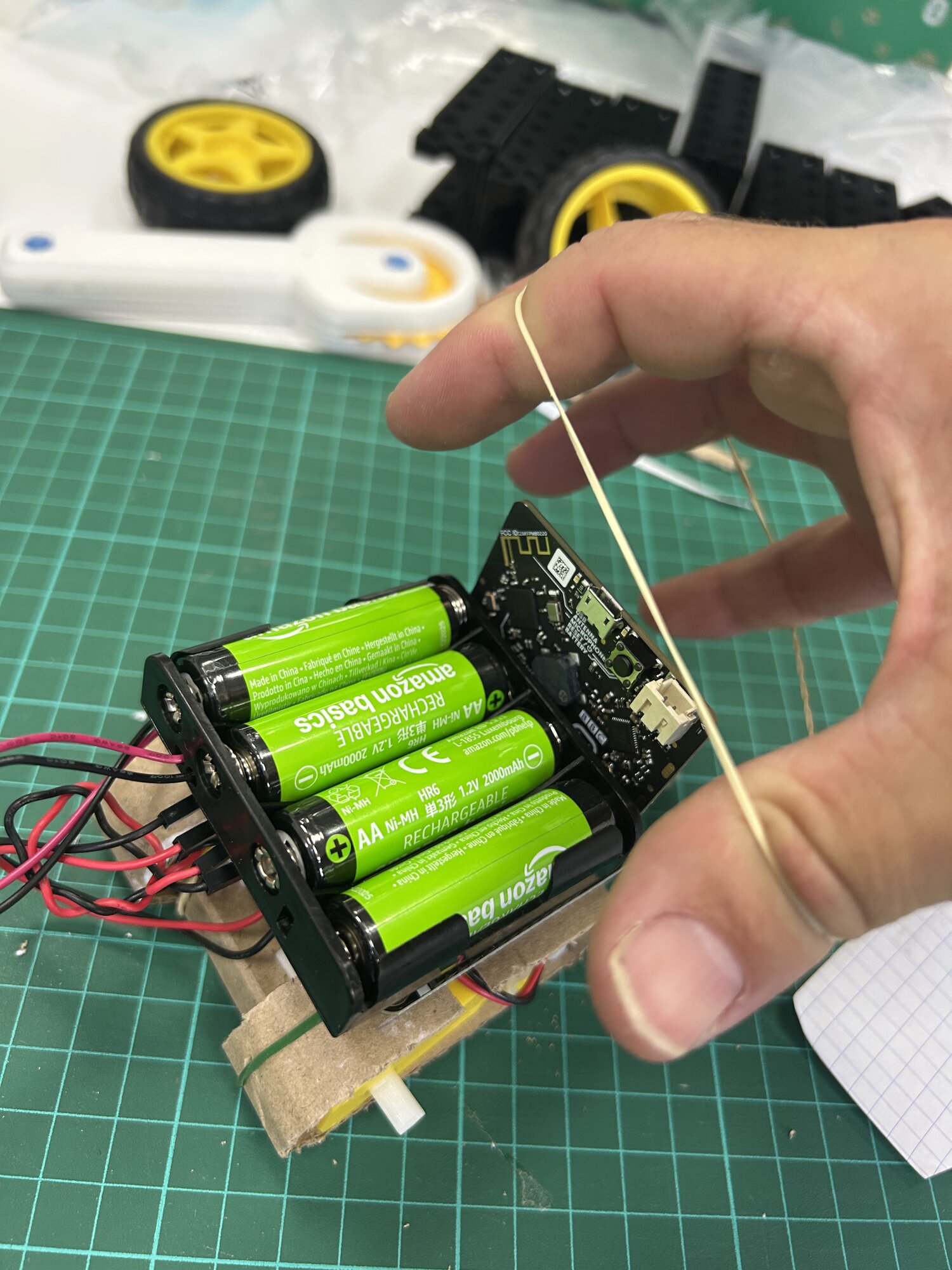

Le pack d'accus posé, un élastique tendu au-dessus

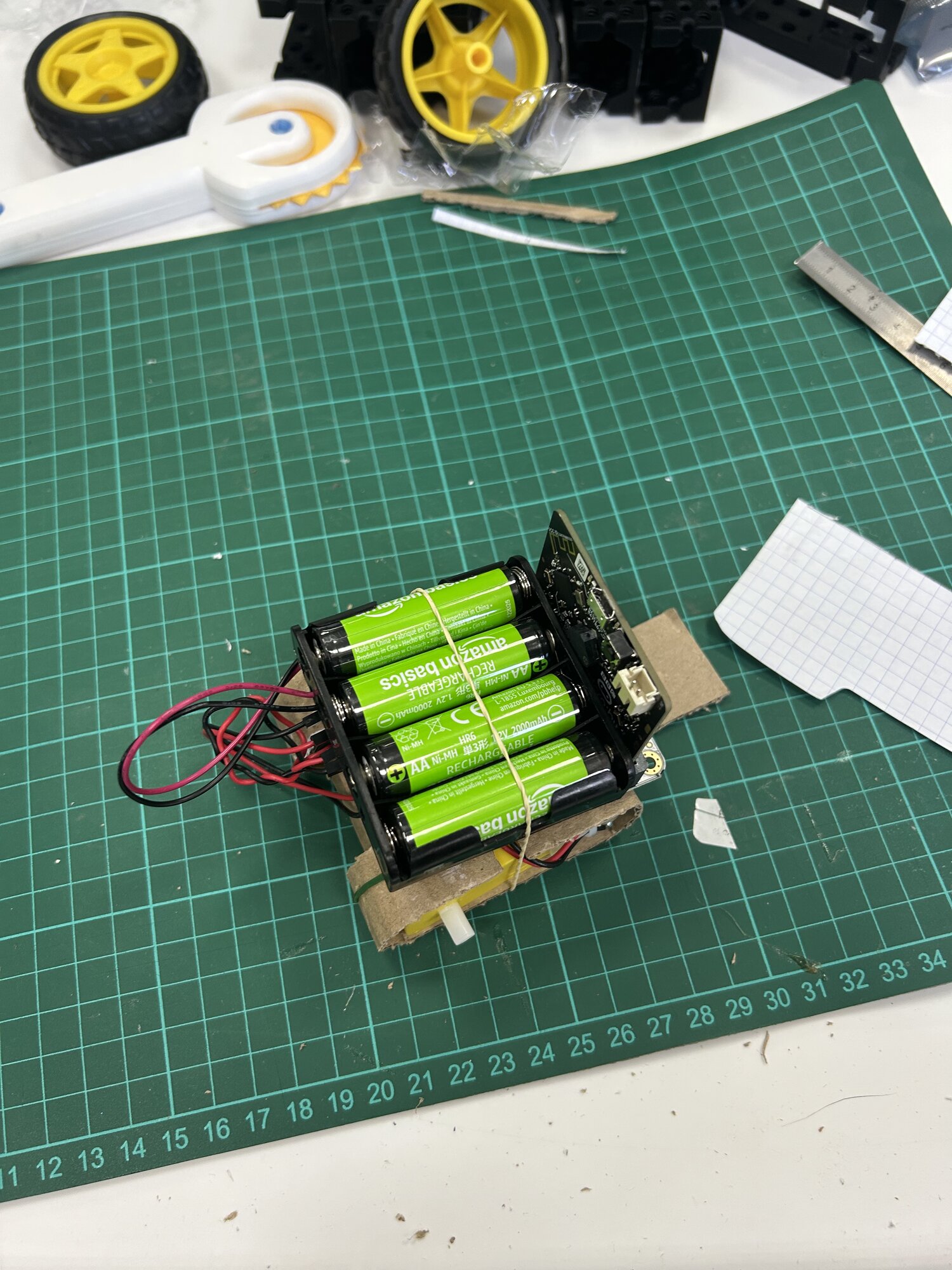

Le pack d'accus sanglé par un élastique

Les roues

Languette arrière rabattue dessous et scotchée : c'est ta roue folle. Enfonce les deux roues sur les axes.

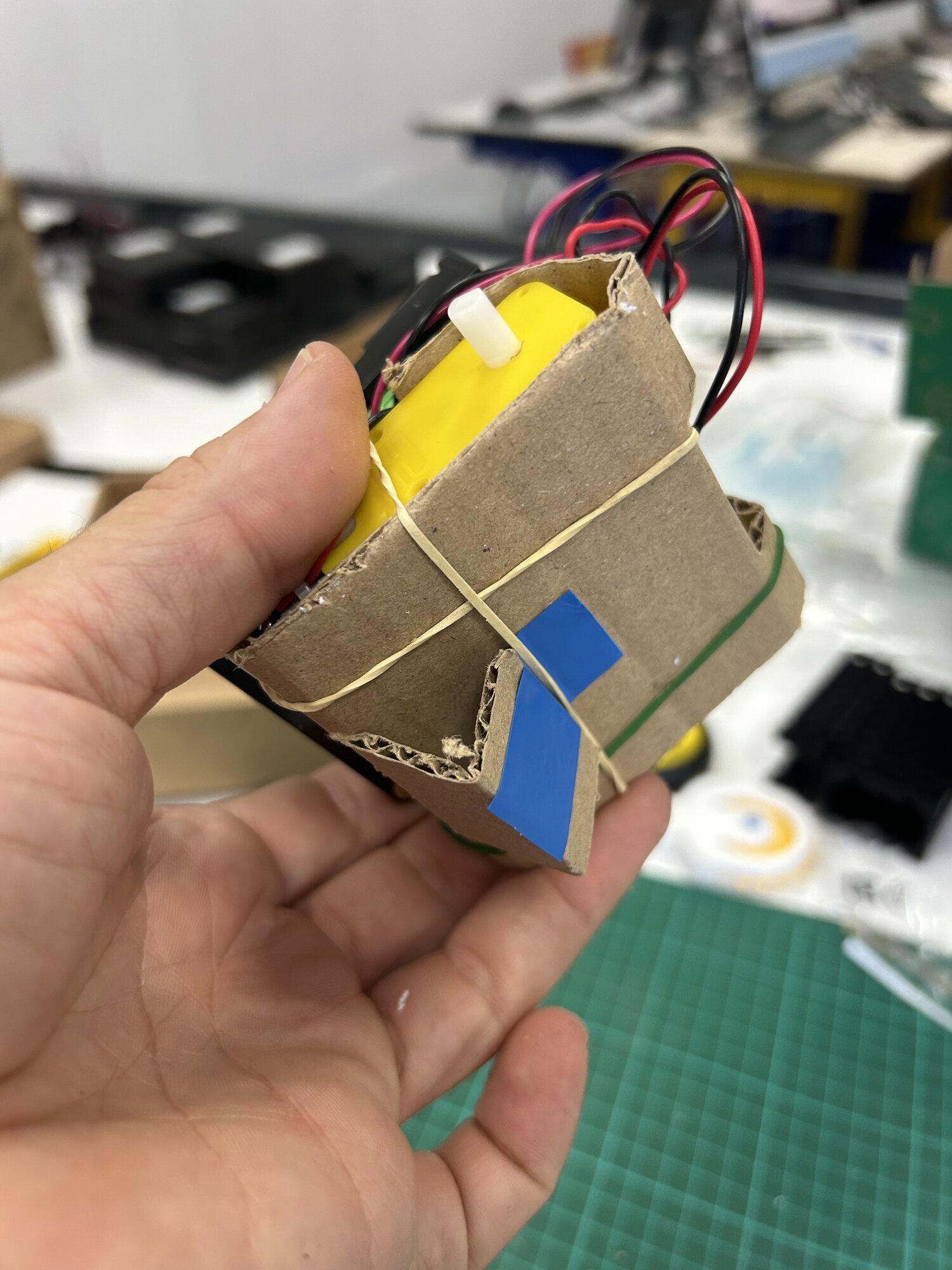

La languette arrière rabattue sous le châssis et maintenue au ruban adhésif

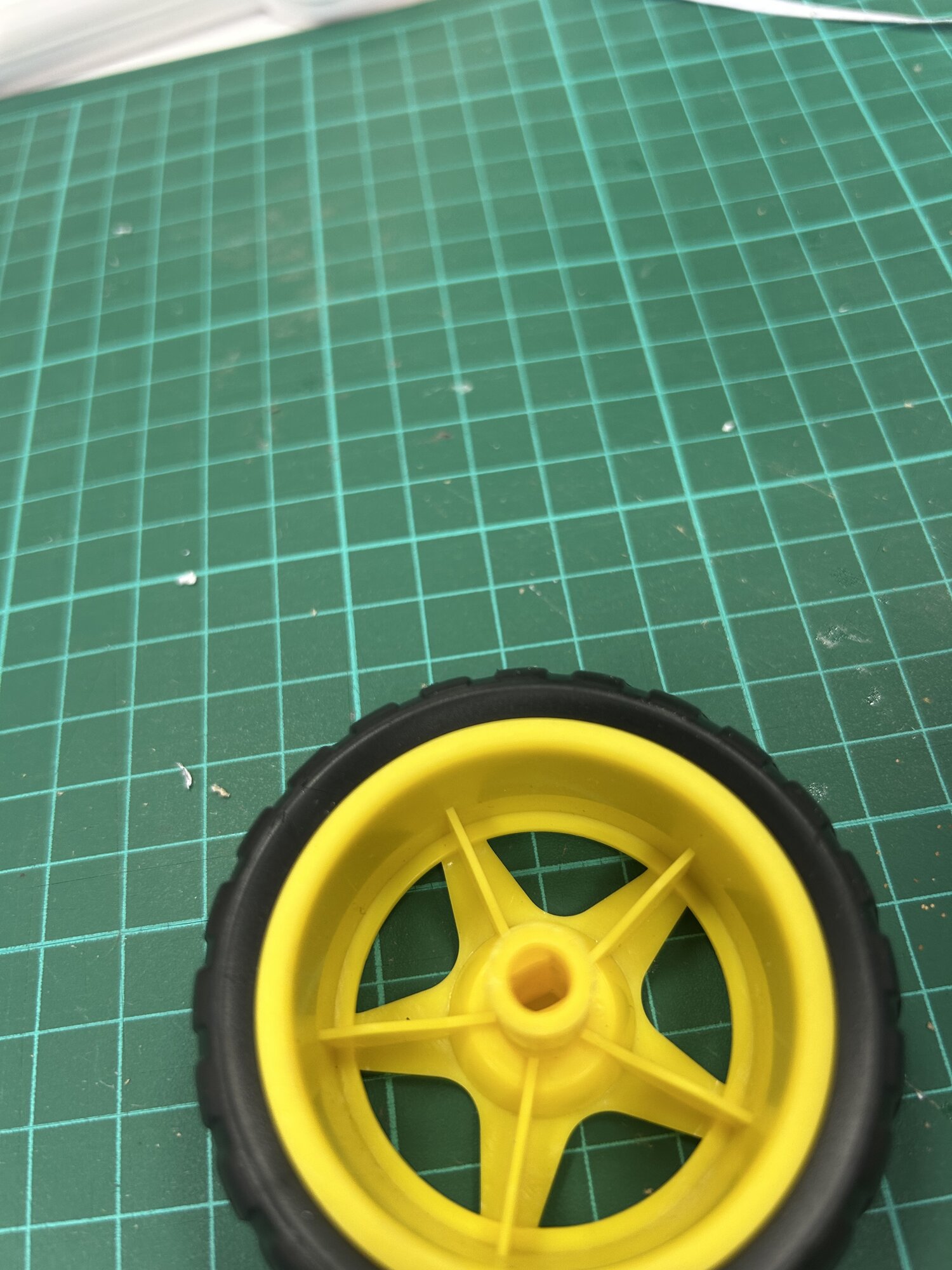

Une roue jaune et noire posée sur le tapis de découpe

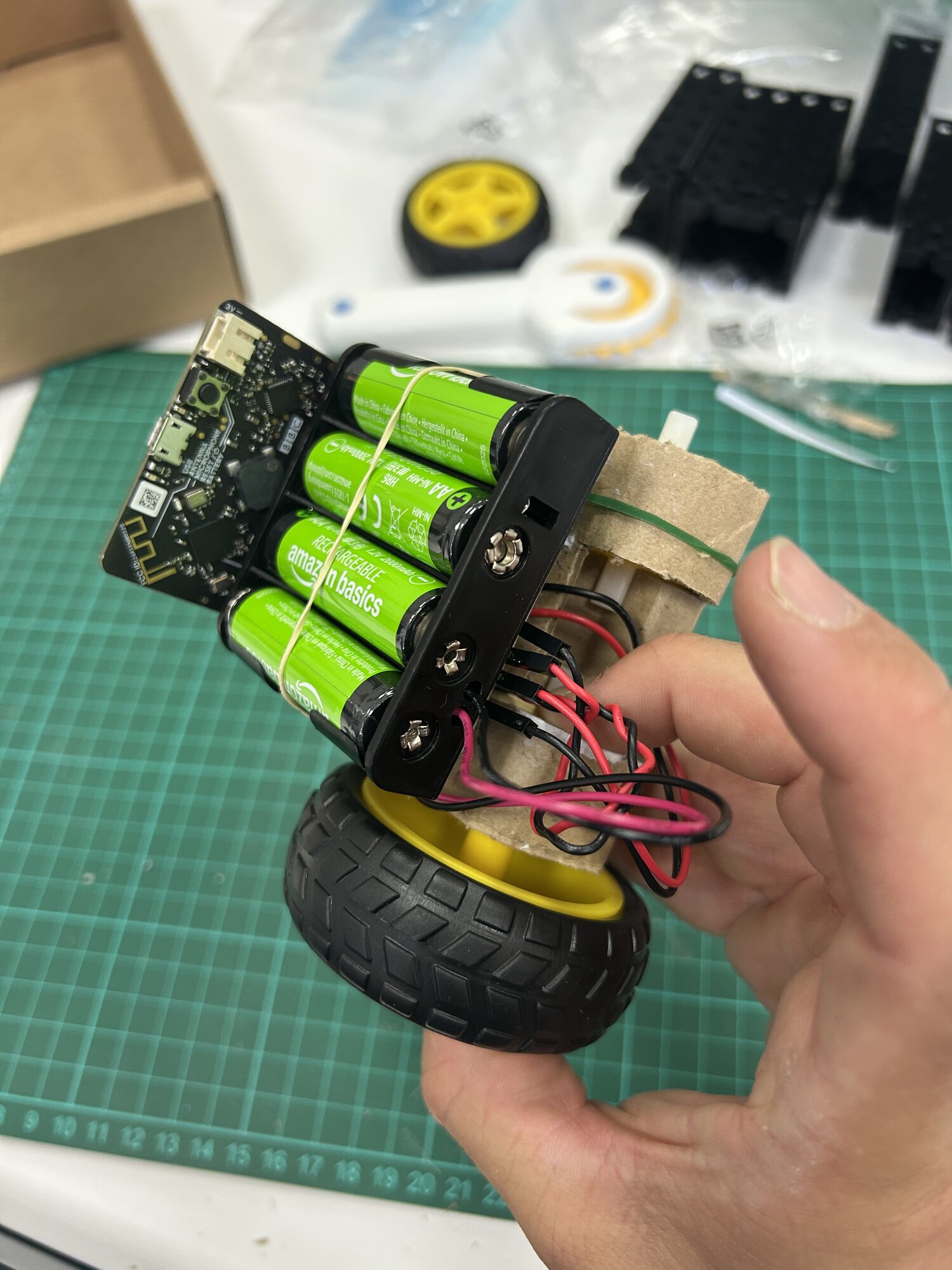

Vue de dessous du rover, une roue montée

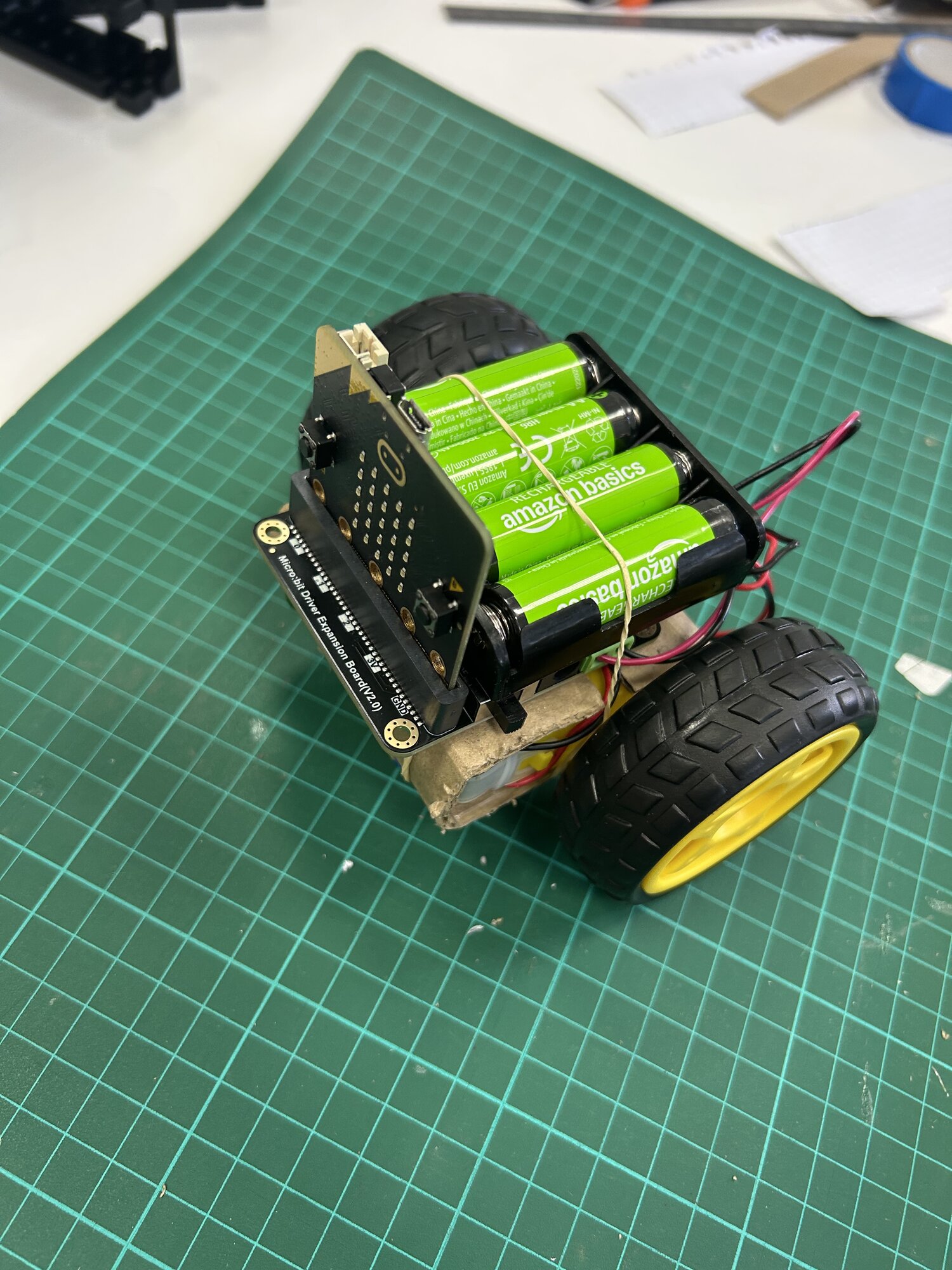

Le rover terminé, vu de trois quarts

Règle le sens de rotation

Rover dans la boîte de test, interrupteur sur on. Un moteur tourne à l'envers : c'est normal. Inverse ses deux fils, ou passe son bloc en CCW. Note ton choix dans le carnet.

USB débranché : le programme vit dans la carte.

Ce que tu dois avoir à la fin

  • Électronique testée, moteur M1 repéré
  • Châssis découpé, rabats d'équerre
  • Moteurs fixés, roues qui tournent librement
  • Carte et accus sanglés
  • Les deux roues poussent dans le même sens
  • Le rover roule sans l'ordinateur
  • Ton carnet de bord rempli

Avant de partir

Matériel dans ton bac, chutes triées, cutter rendu, accus en charge.
